12 core, 24 core o 48 core? Come determinare la capacità di una scatola terminale in fibra ottica?

Per determinare la capacità ideale per a Scatola terminale in fibra ottica (FOTB) , devi corrispondere al conteggio delle fibre, se 12 core, 24 core o 48 core —alla tua attuale densità di abbonati attivi consentendo al tempo stesso a Margine di crescita del 20-30%. per una futura espansione. La scelta della giusta capacità previene elevate spese iniziali di capitale derivanti da un provisioning eccessivo ed evita i colli di bottiglia tecnici derivanti da un provisioning insufficiente.

Comprendere la capacità della scatola terminale in fibra ottica

Capacità della scatola terminale in fibra ottica si riferisce al numero massimo di nuclei in fibra che l'unità può terminare, giuntare e distribuire agli utenti finali. Questo limite fisico è definito dal numero di porte dell'adattatore (SC, LC o FC) e dallo spazio interno disponibile per i vassoi di giunzione e la gestione dei cavi.

Nel moderno FTTH (Fibra a casa) e FTTB (Fibra nell'edificio) installazioni, la scatola terminale funge da ponte tra il cavo di distribuzione e i cavi di derivazione che conducono alla sede del cliente. A Scatola terminale in fibra ottica a 12 core è tipicamente utilizzato per piccoli gruppi residenziali, mentre Modelli a 48 core sono standard per condomini ad alta densità o centri commerciali. La capacità scelta determina la scalabilità e l'efficienza della manutenzione della rete.

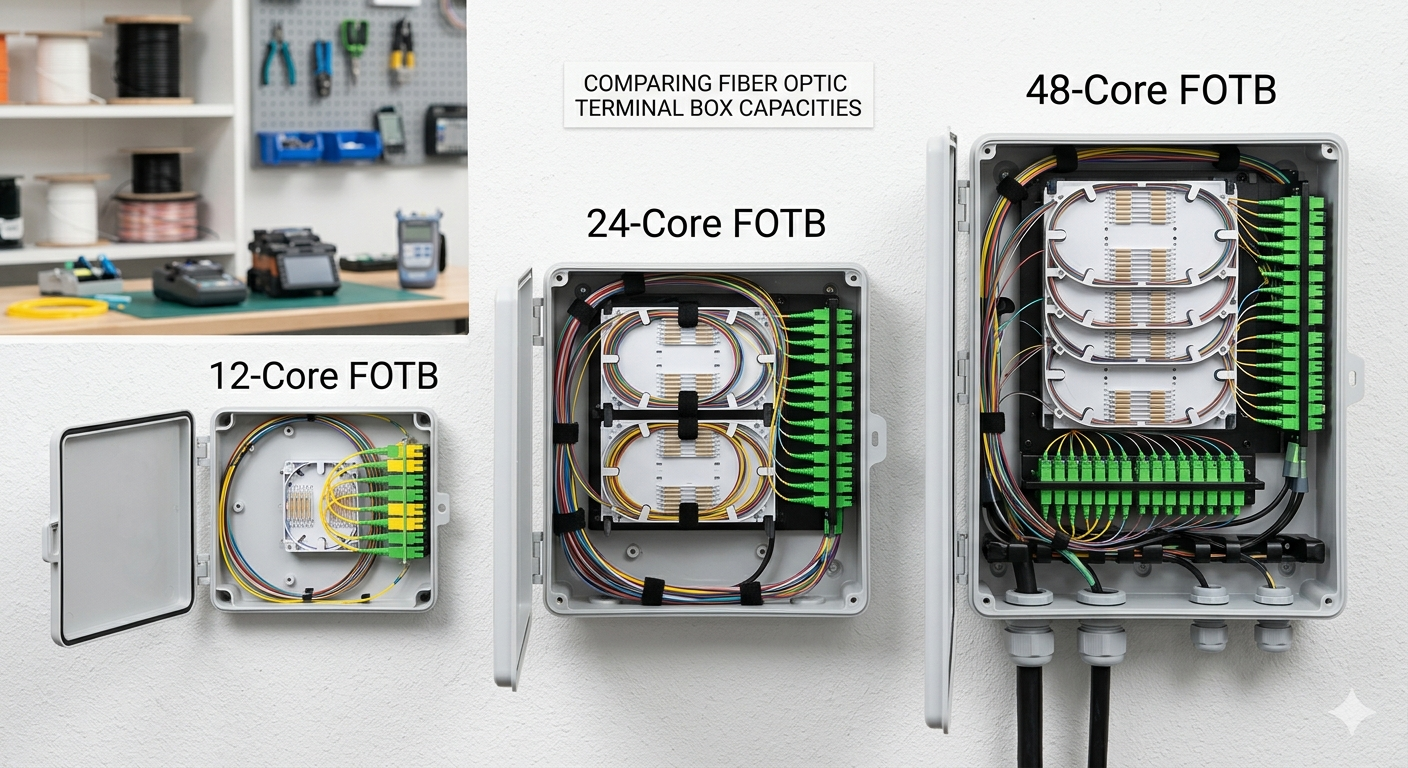

12 core, 24 core e 48 core: un'analisi comparativa

La differenza principale tra queste capacità risiede nel densità dei porti e impronta spaziale , che incide direttamente sul costo di implementazione per abbonato. La scelta tra queste opzioni richiede un equilibrio tra i vincoli spaziali e il tasso di utilizzo previsto dei servizi in fibra.

Fattori chiave nella determinazione della capacità della scatola terminale in fibra ottica

Densità degli abbonati è il parametro più critico nel calcolo della capacità necessaria per la vostra morsettiera. È necessario condurre un'indagine sul sito per identificare il numero totale di famiglie o uffici entro un raggio di 50 metri dal punto di installazione proposto.

1. Tariffe di abbonamento attuali e future

Installa sempre 25% di capacità in più rispetto a quanto suggeriscono i tuoi attuali "lead positivi" per tenere conto della crescita organica della rete. Se hai 10 clienti interessati oggi, a Scatola terminale in fibra ottica a 12 core potrebbe sembrare sufficiente, ma non lascia spazio a errori o a futuri vicini che si iscrivono. In questo scenario, a Scatola a 24 nuclei fornisce un buffer molto più sicuro.

2. Tipo di connettori in fibra (SC vs. LC)

Utilizzando Adattatori LC Duplex può effettivamente raddoppiare la capacità di una scatola terminale standard rispetto a Adattatori SC . Se lo spazio di installazione fisica è limitato (ad esempio, un ripostiglio angusto), è possibile ottenere una densità di 48 core in una scatola da 24 core passando ai connettori LC.

3. Architettura di rete (P2P contro PON)

Rete ottica passiva (PON) le architetture spesso utilizzano splitter all'interno del file Scatola terminale in fibra ottica , che modifica significativamente il fabbisogno di spazio interno. Se si posiziona uno splitter PLC 1:16 all'interno della scatola, a Scatola a 24 nuclei è la dimensione minima consigliata per gestire la fibra di ingresso, il modulo splitter e i 16 cavi di derivazione di uscita senza superare la raggio di curvatura della fibra .

Perché la scatola terminale in fibra ottica a 24 core è lo "sweet spot"

Il Capacità di 24 core offre il miglior equilibrio tra costo dell'hardware e versatilità di installazione per ambienti suburbani e urbani. È sufficientemente grande da contenere splitter e fornire un notevole potenziale di crescita, ma abbastanza piccolo da poter essere montato sui pali delle utenze senza eccessiva resistenza al vento.

• Efficienza dei costi: Il price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
• Semplicità operativa: I tecnici possono standardizzare un unico tipo di scatola per la maggior parte dei blocchi residenziali, riducendo la necessità di un inventario di pezzi di ricambio vario.
• Flessibilità di suddivisione: A Scatola a 24 nuclei può facilmente ospitare due splitter 1:8 o uno splitter 1:16 con ampio spazio per i cavi allentati.

Sfide tecniche dei box ad alta capacità (48 core e superiori)

Gestione dei cavi diventa esponenzialmente più difficile man mano che il numero di fibre aumenta fino a 48 core e oltre. Routing improprio in un'area ad alta densità Scatola terminale in fibra ottica porta a perdite di macro-flessione, che possono degradare il segnale per dozzine di clienti contemporaneamente.

Durante la distribuzione Scatole da 48 nuclei , assicurarsi che l'unità sia dotata di:

• Vassoi di giunzione indipendenti: Almeno quattro vassoi separati per isolare diversi fasci di fibre.
• Sistemi di etichettatura trasparenti: Carte d'identità integrate per ogni porta per prevenire errori da parte del tecnico durante la manutenzione.
• Pressacavi robusti per l'ingresso dei cavi: Il ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the Grado di impermeabilità IP65 o IP67 .

Scenario reale: scelta della capacità per un appartamento di 30 unità

Per un edificio con 30 unità abitative, a Scatola terminale in fibra ottica a 48 core è l'unica scelta logica per garantire la disponibilità del servizio al 100% e a prova di futuro. Mentre a Scatola a 24 nuclei è più economico, lascerebbe 6 unità senza possibilità di servizio, rendendo necessaria un'installazione secondaria successiva che costerebbe il triplo del risparmio iniziale.

Domande frequenti (FAQ)

Posso aggiornare successivamente un box da 12 core a un box da 24 core?

No, Capacità della scatola terminale in fibra ottica viene solitamente riparato dallo chassis fisico e dal pannello dell'adattatore. L'aggiornamento richiede la sostituzione dell'intero box e la nuova giunzione di tutte le connessioni esistenti, il che causa notevoli tempi di inattività del servizio. È sempre meglio effettuare un leggero eccesso di provisioning fin dall'inizio.

Il numero di fibre influisce sul grado di protezione IP del box?

Indirettamente sì. Come il il conteggio dei nuclei aumenta , aumenta il numero di porte di uscita per i cavi di derivazione. Se il Scatola terminale in fibra ottica non è progettata con guarnizioni di alta qualità per 48 cavi singoli, è più soggetta all'ingresso di umidità rispetto a una scatola a 12 conduttori più piccola con meno aperture.

Qual è l'impatto dell'utilizzo di connettori LC in un box a 48 conduttori?

Utilizzando Connettori LC duplex consente di realizzare 48 core in uno spazio fisico solitamente riservato a 24 connettori SC. Si tratta di una soluzione ad "alta densità" ideale per data center o sale di telecomunicazioni affollate dove lo spazio sulle pareti è limitato.

Lista di controllo finale per la selezione della scatola terminale in fibra ottica

Prima di finalizzare l'acquisto, utilizza questa lista di controllo per assicurarti Capacità della scatola terminale in fibra ottica soddisfa perfettamente i requisiti del tuo progetto:

• Potenziali abbonati totali: Conta ogni possibile punto di connessione.
• Buffer di espansione: Aggiungi il 20% al conteggio totale.
• Requisiti dello sdoppiatore: Assicurarsi che la scatola disponga di slot dedicati per gli splitter PLC se si utilizza PON.
• Ambiente: Scegli scatole per esterni (IP65) per il montaggio su palo o a parete.
• Tipo di fibra: Abbina i pigtail interni (G.652D o G.657A) al cavo di distribuzione.

Sommario: Determinare Capacità della scatola terminale in fibra ottica è un compromesso tra costi e affidabilità futura. Mentre Scatole a 12 nuclei soddisfare i bisogni rurali e Scatole da 48 nuclei gestire la densità urbana, il Scatola terminale in fibra ottica a 24 core rimane lo standard del settore per la maggior parte delle implementazioni FTTH grazie alla sua flessibilità e all'efficiente gestione dei cavi.
