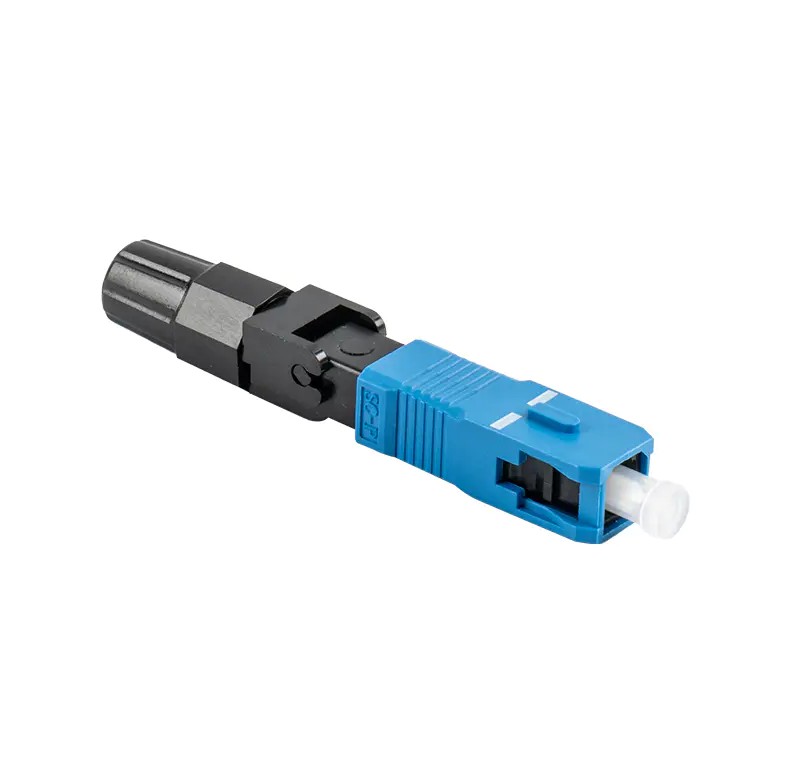

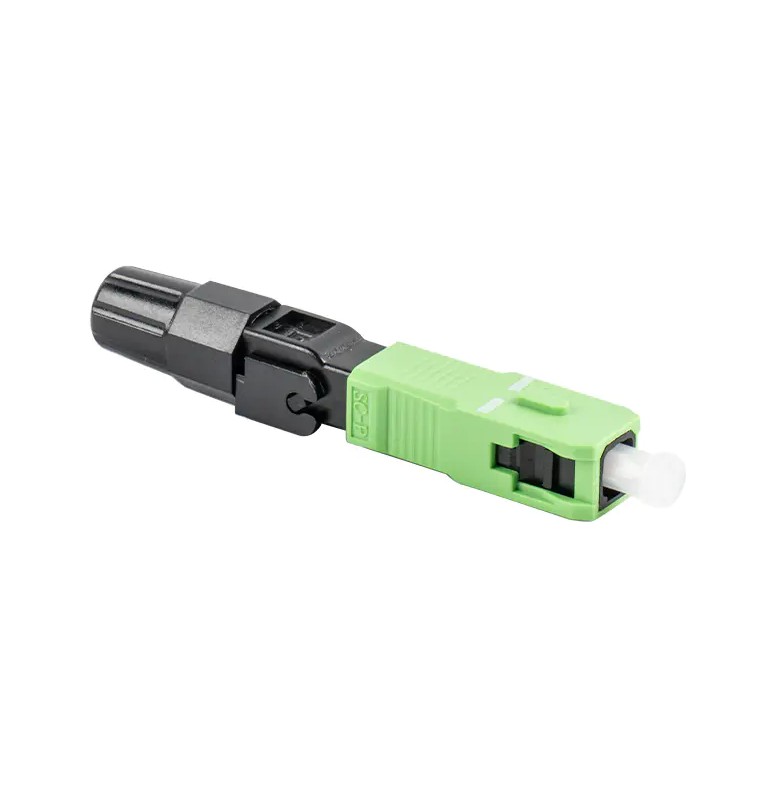

Il Connettore rapido per fibra ottica serie SC è un connettore in fibra ottica che realizza meccanicamente connessioni rapide in fibra ed è progettato per la giunzione sul campo di cavi in fibra ottica. In genere è dotato di una pinza prelucidata e di un meccanismo di giunzione meccanico, che consente una giunzione delle fibre rapida e affidabile.
Sviluppato da NTT Corporation del Giappone, il connettore SC è un connettore in fibra ottica a guscio rettangolare utilizzato per connessioni rimovibili tra fibre. La sua struttura di base è costituita da una ghiera e un manicotto di accoppiamento, le cui dimensioni sono le stesse del connettore FC, ma il meccanismo di fissaggio utilizza un meccanismo plug-and-latch, eliminando la necessità di rotazione.
Il SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
Il Importance of Fiber Optic Connectors in Modern Communication Networks
I connettori in fibra ottica sono una componente essenziale delle moderne reti di comunicazione. Connettono, proteggono e proteggono le fibre ottiche nei sistemi di comunicazione in fibra ottica, gettando le basi per la trasmissione di dati ad alta velocità, alta capacità e a lunga distanza. Con il rapido sviluppo della tecnologia dell'informazione, la gamma di applicazioni dei connettori in fibra ottica continua ad espandersi e la loro importanza sta crescendo.
1. Il ruolo fondamentale del collegamento e della protezione della fibra ottica
Il primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Sostenere la domanda di trasmissione dati ad alta velocità
Con lo sviluppo di tecnologie emergenti come il 5G, l’Internet delle cose (IoT), il cloud computing e l’intelligenza artificiale, la domanda di velocità di trasmissione dati e larghezza di banda è in aumento. Essendo un componente fondamentale dei sistemi di comunicazione in fibra ottica, i connettori in fibra ottica devono possedere un'elevata larghezza di banda, una bassa latenza e un'elevata affidabilità. Ad esempio, il connettore rapido in fibra ottica della serie SC utilizza la giunzione a fusione meccanica, eliminando la necessità di calore o adesivi per ottenere connessioni in fibra veloci e affidabili. Sono ideali per scenari di accesso ad alta velocità come FTTH (fibra per la casa).
3. Adattabile a vari scenari applicativi
I connettori in fibra ottica sono ampiamente utilizzati in vari ambienti di reti di comunicazione, inclusi ma non limitati a:
Data center e reti aziendali: nei data center, i connettori in fibra ottica vengono utilizzati per la trasmissione di dati ad alta velocità tra server, switch, router e altri dispositivi e sono fondamentali per costruire architetture di rete ad alte prestazioni.
Reti di telecomunicazioni: nella dorsale portante e nelle reti dell'area metropolitana, i connettori in fibra ottica collegano cavi ottici, apparecchiature terminali ottiche e apparecchiature di trasmissione ottica, fornendo la base per comunicazioni a lunga distanza ad alta capacità.
Fiber-to-the-Home (FTTH): nell'accesso domestico a banda larga, i connettori in fibra ottica collegano i cavi ottici alle apparecchiature terminali dell'utente, svolgendo un ruolo cruciale nel raggiungimento dell'accesso gigabit e persino 10G.
Sistemi di sorveglianza e sicurezza: nella videosorveglianza, nella gestione del traffico, nel monitoraggio dell'energia e in altri campi, i connettori in fibra ottica vengono utilizzati per costruire reti di trasmissione video in tempo reale ad alta definizione.
Automazione industriale e produzione intelligente: nel controllo industriale, nella robotica, nelle fabbriche intelligenti e in altri campi, i connettori in fibra ottica vengono utilizzati per costruire reti Ethernet industriali altamente affidabili e sistemi di controllo in tempo reale.
4. Migliorare l'affidabilità e la manutenibilità dei sistemi di comunicazione
Il design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. Promuovere lo sviluppo continuo delle tecnologie della comunicazione
Il continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Conformità agli standard internazionali e alle specifiche del settore
Per garantire la compatibilità e l'interoperabilità dei connettori in fibra ottica, sono stati stabiliti una serie di standard internazionali pertinenti, come TIA/EIA-604-3, IEC 61754 e GB/T 17650. Questi standard definiscono chiaramente le dimensioni, le prestazioni e i metodi di test dei connettori in fibra ottica, garantendo la compatibilità tra prodotti di diversi produttori e promuovendo il sano sviluppo del settore delle comunicazioni in fibra ottica.
Confronto tra connettori SC e altri tipi di connettori (come LC, FC e ST)
I connettori SC differiscono in modo significativo dagli altri tipi di connettori (come LC, FC e ST) in termini di struttura, prestazioni e scenari applicativi. Quello che segue è un confronto dettagliato:
1. Struttura e aspetto
Connettori SC: l'alloggiamento è rettangolare, collegabile e presenta un design a scatto. Sono relativamente grandi, lunghi circa 28 mm e larghi 15 mm, e sono tipicamente blu o grigi.
Connettori LC: più piccoli dei connettori SC, il connettore LC è un rettangolo compatto, lungo circa 15 mm e largo 8 mm, ed è generalmente giallo. Utilizzando un meccanismo di chiusura jack modulare (RJ), il connettore LC si collega in modo simile al connettore SC, ma è più compatto.
Connettori FC: di aspetto rotondo, con connessione filettata, circa 12 mm di diametro e 30 mm di lunghezza e sono generalmente verdi.
Connettori ST: di aspetto rotondo, con meccanismo di fissaggio a vite e meccanismo di bloccaggio a mezzo giro, sono adatti per sistemi in fibra multimodale.
2. Caratteristiche prestazionali
Connettore SC: offre eccellente intercambiabilità e ripetibilità, con perdita di inserzione entro 0,3 dB e perdita di ritorno superiore a 40 dB, rendendolo adatto per collegamenti e scollegamenti frequenti.
Connettore LC: compatto, con perdita di inserzione entro 0,25 dB e perdita di ritorno superiore a 55 dB. Il suo funzionamento plug-in push-pull consente di risparmiare spazio ed è adatto per ambienti di cablaggio ad alta densità.
Connettore FC: offre una connessione filettata sicura con perdita di inserzione di circa 0,2 dB e perdita di ritorno superiore a 50 dB, rendendolo adatto per ambienti che richiedono elevata stabilità.
Connettore ST: facile da installare ma soggetto a rimozione, adatto per ambienti di trasmissione a bassa velocità come reti di campus e reti di edifici.
3. Scenari applicativi
Connettore SC: ampiamente utilizzato nella costruzione di reti di operatori di telecomunicazioni, reti TV via cavo e reti di campus aziendali, come reti di accesso FTTB e FTTH, collegamento di modem ottici, splitter e altre apparecchiature.
Connettore LC: adatto per collegare server e switch all'interno di data center e per connettere porte su quadri di distribuzione in fibra ottica. È adatto per scenari di cablaggio ad alta densità, come le esigenze di cablaggio in fibra dei data center in espansione.
Connettori FC: utilizzati per collegare le linee principali di comunicazione a lunga distanza e le apparecchiature principali nelle sale computer, garantendo una trasmissione stabile del segnale ottico, come nelle reti di trasmissione in fibra ottica interurbane a lunga distanza e nelle apparecchiature di commutazione principale nei grandi data center.
Connettori ST: comunemente utilizzati nei patch panel in fibra ottica, il loro svantaggio è che sono soggetti a rotture, danneggiando i punti di connessione e influenzando la qualità delle comunicazioni in fibra ottica.
4. Vantaggi e svantaggi
Connettori SC: i vantaggi includono facilità d'uso, prezzo basso, facilità di collegamento e scollegamento, fluttuazione minima della perdita di inserzione, elevata resistenza alla compressione ed elevata densità di installazione; gli svantaggi includono la facilità di distacco.
Connettori LC: i vantaggi includono dimensioni ridotte, adatti per cablaggi ad alta densità e facile collegamento e scollegamento push-pull; gli svantaggi includono un processo di produzione complesso e costi potenzialmente più elevati.
Connettori FC: i vantaggi includono una connessione sicura e una buona protezione dalla polvere, adatti per applicazioni che richiedono connessioni più strette; gli svantaggi includono un processo di installazione relativamente complesso.
Connettori ST: i vantaggi includono facilità di installazione e idoneità per ambienti di trasmissione a bassa velocità; gli svantaggi includono la facilità di distacco e l'inadeguatezza del cablaggio ad alta densità.
