Qual è la differenza tra i cavi patch OM3 e OM4?

La differenza fondamentale tra i cavi patch OM3 e OM4 risiede nella larghezza di banda e nella distanza di trasmissione: OM4 offre una larghezza di banda modale effettiva (EMB) di 4.700 MHz·km - più del doppio dei 2.000 MHz·km dell'OM3 - e suppota Ethernet 100G su 150 metri, rispetto ai soli 100 metrietrietrietrietrietrietri dell'OM3. Entrambi sono tipi di fibra multimodale che condividono la stessa struttura core/rivestimento da 50/125 μm, ma OM4 utilizza un processo di produzione della fibra più raffinato, rendendolo la scelta preferita per data center ad alta densità e ambienti di rete ad alta intensità di larghezza di banda.

Cavo di connessione OM3 e OM4 : Principali specifiche tecniche

Comprendere le differenze tecniche tra OM3 e OM4 è la base per prendere la giusta decisione sul cablaggio. La tabella seguente riassume i parametri più importanti fianco a fianco.

Perché OM4 offre una maggiore larghezza di banda e una portata più lunga?

Il vantaggio prestazionale dell'OM4 deriva da un profilo di rifrazione dell'indice graduato più preciso nel nucleo della fibra. Questa tolleranza di produzione più stretta riduce il ritardo della modalità differenziale (DMD), il che significa che gli impulsi luminosi si diffondono meno mentre viaggiano, il che si traduce direttamente in una larghezza di banda modale più elevata e una minore distorsione del segnale su distanze maggiori.

In termini pratici:

• OM3 fornisce un EMB di 2000 MHz·km , sufficiente per applicazioni 10G e 40G a distanze moderate;
• OM4 raggiunge 4700 MHz·km — 2,35 volte più alto — consentendo una trasmissione affidabile da 100G con ottica parallela come i ricetrasmettitori QSFP e QSFP28;
• Alle velocità 40G e 100G, OM4 offre altri 50 metri di portata rispetto a OM3, che è significativo nei layout dei data center di grandi dimensioni.

Questa differenza è particolarmente evidente se abbinata a sorgenti luminose VCSEL (Vertical-Cavity Surface-Echanging Laser), che sono altamente sensibili alla larghezza di banda modale della fibra che guidano.

Come identificare Cavo di connessione OM3 e OM4s Visivamente

La corretta identificazione dei cavi di connessione OM3 e OM4 sul campo previene costosi disallineamenti. I due tipi possono essere distinti dal colore della giacca e dall'etichettatura.

Colore della giacca

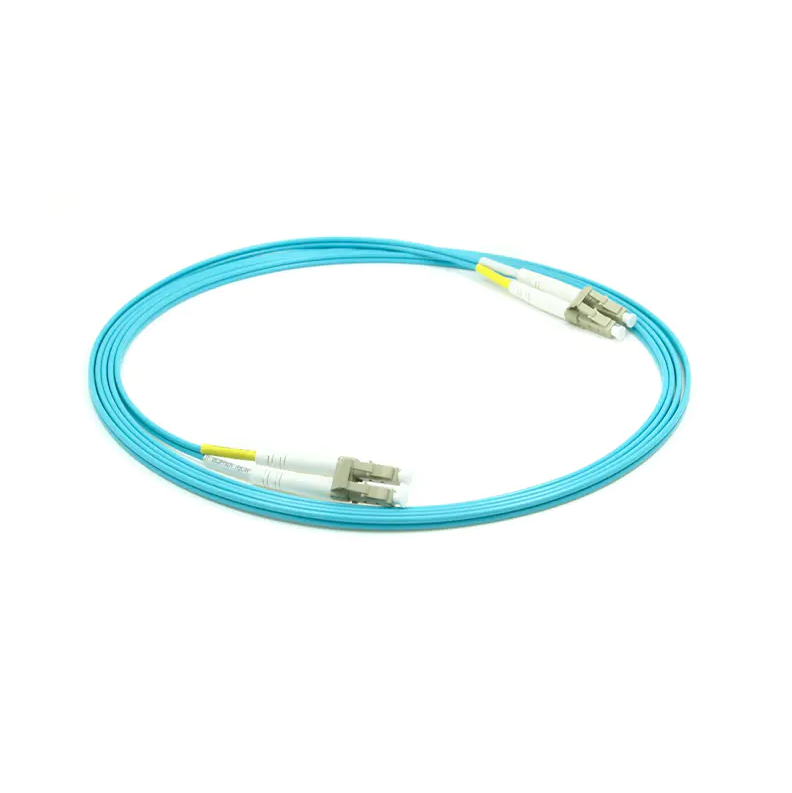

• OM3: Acqua (azzurro-verde) — il colore standard secondo TIA-568;
• OM4: Erika Violet (viola chiaro) — raccomandato dalla norma IEC 60793-2-10; tuttavia, alcuni cavi OM4 utilizzano anche rivestimenti Aqua, quindi il colore da solo non è sempre definitivo.

Etichettatura e contrassegni di stampa

I cavi di connessione affidabili avranno "OM3" o "OM4" stampato direttamente sulla custodia o sulla guaina del connettore, spesso accompagnato da "50/125" o da una designazione di larghezza di banda come "OM4 4700". Verificare sempre la marcatura stampata piuttosto che fare affidamento esclusivamente sul colore della giacca, in particolare quando si acquista da più fonti.

I cavi patch OM3 e OM4 possono essere mischiati?

Fisicamente sì, entrambi i tipi utilizzano le stesse dimensioni 50/125 μm, quindi i loro connettori sono completamente compatibili e possono essere accoppiati insieme . Tuttavia, mescolarli in un unico collegamento riduce le prestazioni del segmento di fibra con rating inferiore (il principio del collegamento più debole).

Ad esempio, in un collegamento 40G:

• Un collegamento interamente OM4 supporta fino a 150 metri ;
• La miscelazione dei segmenti OM3 e OM4 riduce la distanza massima effettiva a Il limite di 100 metri di OM3 ;
• Una miscelazione frequente può anche introdurre un'ulteriore perdita di inserzione dovuta alla mancata corrispondenza della modalità nel punto di giunzione, aumentando i tassi di errore di bit.

Come migliore pratica, utilizzare un grado di fibra coerente in ogni singolo collegamento . Ciò è particolarmente critico a 100G e oltre, dove qualsiasi perdita di margine del budget di collegamento diventa molto più difficile da tollerare.

Distanza di trasmissione massima in base alla velocità della rete

Quando scegliere OM3 e quando scegliere OM4

La scelta giusta dipende dai tuoi attuali requisiti di velocità, dalla lunghezza dei cavi e dalla tabella di marcia dell'aggiornamento.

Scegli OM3 quando:

• La tua rete opera su 10G con corse inferiori a 300 metri ;
• Stai gestendo una rete aziendale di piccole e medie dimensioni o una LAN di campus con brevi distanze tra rack;
• Non è prevedibile la necessità di migrare oltre i 40G nel breve termine;
• Stai sostituendo i cavi di connessione in un'infrastruttura OM3 esistente per mantenere la coerenza.

Scegli OM4 quando:

• Stai distribuendo Collegamenti 40G, 100G o ad alta velocità con corse prossime o superiori ai 100 metri;
• Stai costruendo o espandendo un data center di grandi dimensioni con architettura spine-leaf ad alta densità;
• La roadmap della vostra infrastruttura prevede una migrazione a 400G entro i prossimi 5-10 anni;
• Si utilizza l'ottica parallela (interfacce MPO/MTP) per il cablaggio strutturato della dorsale.

Vale la pena notare che per 400G e oltre , l'industria sta adottando sempre più la fibra multimodale a banda larga OM5, che supporta il multiplexing a divisione di lunghezza d'onda corta (SWDM) per aumentare notevolmente la capacità del collegamento. Tuttavia, OM4 rimane il punto di riferimento pratico per le attuali implementazioni 100G.

Tipi di connettori e loro impatto sulle prestazioni OM3/OM4

Indipendentemente dal fatto che si scelga OM3 o OM4, il tipo di connettore e la qualità dell'estremità sono ugualmente importanti per le prestazioni complessive del collegamento. I connettori comuni dei cavi patch in fibra multimodale includono:

• LC duplex : Il tipo più utilizzato per i ricetrasmettitori SFP/SFP/QSFP nelle applicazioni da 1G a 100G; fattore di forma compatto;
• SC Duplex : Comune nelle reti aziendali tradizionali e nelle reti di archiviazione;
• MPO/MTP : Utilizzato per la trasmissione parallela 40G/100G/400G, raggruppando 8, 12 o 24 fibre in un unico connettore, essenziale per il cablaggio della dorsale di data center ad alta densità;
• ST : un connettore a baionetta ancora presente nelle apparecchiature di rete legacy.

Per lo stile di lucidatura, in genere vengono utilizzati cavi patch multimodali PC (contatto fisico) or UPC (contatto ultra fisico) finiture delle superfici terminali, con perdita di inserzione tipica ≤ 0,3 dB. Evitare di collegare connettori UPC multimodali a connettori APC (Angled Physical Contact): la differenza di angolo di 8° provoca una significativa riflessione posteriore e perdita di segnale, anche se possono accoppiarsi fisicamente.

Compatibilità con le versioni precedenti e valore dell'investimento a lungo termine

OM4 è completamente retrocompatibile con le apparecchiature OM3. Un cavo patch OM4 può essere collegato direttamente a qualsiasi porta o ricetrasmettitore originariamente progettato per OM3 senza alcun conflitto fisico. Ciò significa che l'aggiornamento a OM4 non richiede la sostituzione dell'hardware esistente.

Dal punto di vista del costo totale di proprietà, l'implementazione di OM4 in nuove installazioni offre una maggiore durata:

• Quando una rete 10G viene successivamente aggiornata a 100G, Il cablaggio OM4 può rimanere in posizione senza ritirare la fibra;
• Le corse OM3 che si avvicinano al limite dei 100 metri a 100G lasciano poco spazio per espansioni future, costringendo potenzialmente a un costoso progetto di ricablaggio;
• Per i data center che pianificano una crescita continua della capacità su un orizzonte di 5-10 anni, OM4 rappresenta la scelta a lungo termine più valida dal punto di vista economico.

Riepilogo: OM3 o OM4: quale scegliere?

La decisione si basa su tre semplici criteri:

• Se la tua velocità attuale è Il 10G e le tratte dei cavi sono inferiori a 300 metri , OM3 soddisfa pienamente le tue esigenze;
• Se stai correndo 40G o 100G o distanze superiori a 100 metri , OM4 è la scelta giusta;
• Per nuove costruzioni di data center o qualsiasi rete con un chiaro percorso di aggiornamento , l'implementazione di OM4 fin dall'inizio evita futuri costi di ricablaggio.

La differenza fondamentale tra OM3 e OM4 non sta nella loro struttura fisica (entrambi sono fibre multimodali con indice graduato di 50/125 μm), ma nella precisione di produzione e nella larghezza di banda ottenibile. OM4 è un aggiornamento delle prestazioni rispetto a OM3, non la sostituzione di una tecnologia diversa. Nella giusta applicazione, entrambe sono soluzioni in fibra multimodale affidabili e conformi agli standard.
