Come installare un connettore rapido in fibra ottica?

2026-01-23

L'installazione di un connettore rapido in fibra ottica è una competenza chiave per Fiber to the Home (FTTH) e per la manutenzione in loco. In poche parole, il processo di installazione prevede quattro passaggi fondamentali: spelatura e pulizia della fibra, taglio della fibra, inserimento e fissaggio e infine bloccaggio dell'alloggiamento. Questa tecnologia di giunzione a freddo elimina la necessità di costose giuntatrici a fusione, consentendo connessioni di alta qualità in pochi minuti utilizzando solo semplici spelafili e mannaie.

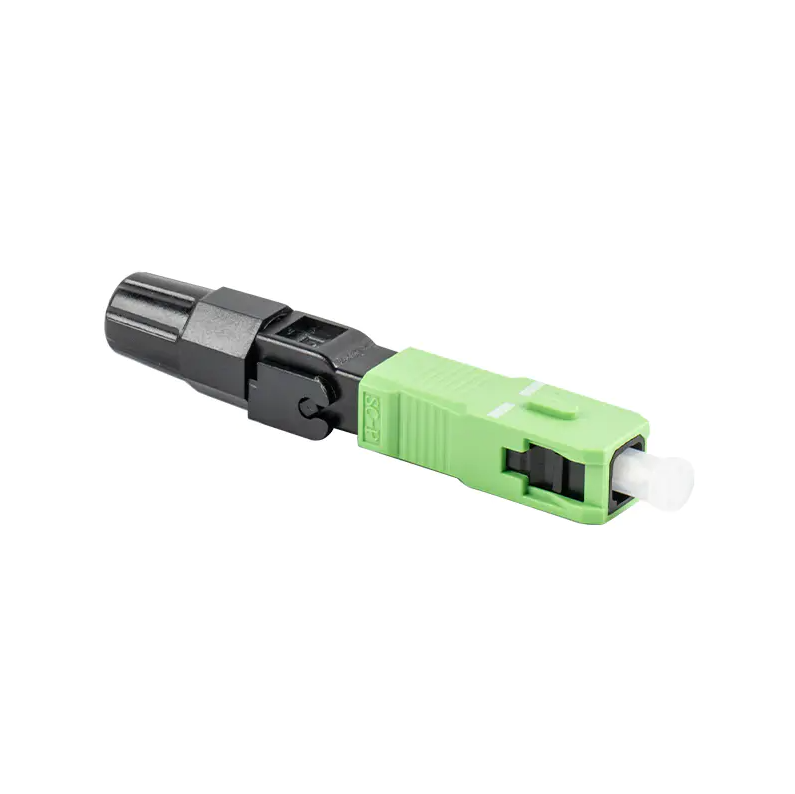

Cos'è un connettore veloce in fibra ottica?

A Connettore veloce in fibra ottica , comunemente indicato come "connettore a giunzione a freddo" nel settore, è un connettore prelucidato di qualità di fabbrica. Contiene una fibra preinstallata e un gel corrispondente all'indice di rifrazione. Durante l'installazione, la fibra preparata viene semplicemente inserita nella sua scanalatura a V per il collegamento meccanico. È ampiamente utilizzato negli splitter ottici, nei quadri di distribuzione e nei terminali ONU.

Strumenti richiesti prima dell'installazione

Prima di iniziare, assicurati di disporre dei seguenti strumenti professionali per garantire la qualità della connessione:

Pinze/spelafili Miller: utilizzate per spellare il rivestimento in fibra.
Spellafili a lunghezza fissa: garantisce una lunghezza di spelatura precisa delle fibre.
Mannaia per fibre: uno strumento fondamentale che determina la planarità della faccia terminale della fibra.
Salviette prive di pelucchi e alcool (purezza del 99% o superiore): utilizzate per pulire a fondo il nucleo della fibra.
Penna luminosa rossa (opzionale): utilizzata per testare la continuità della connessione.

Passaggi di installazione dettagliati

1. Inserimento del cappuccio posteriore e spelatura della fibra

Innanzitutto, preinserisci il file connettore veloce in fibra ottica il cappuccio della coda sulla fibra. Quindi, utilizzare uno spelafili a lunghezza fissa per rimuovere il rivestimento esterno e il rivestimento della fibra. Lo standard prevede di togliere circa 50 mm della guaina protettiva esterna, esponendo circa 20 mm di fibra nuda (la lunghezza specifica dipende dalle istruzioni della marca del connettore).

2. Pulizia della fibra

Questo è il passaggio più facilmente trascurato ma più importante. Utilizzare una salvietta priva di lanugine imbevuta di alcool per pulire energicamente la fibra nuda. Un suono "cigolante" indica che è pulito. Non toccare più con le mani la fibra pulita.

3. Taglio preciso

Posizionare la fibra nella scanalatura di guida della mannaia. Connettore veloce in fibra otticas hanno requisiti rigorosi per la lunghezza di taglio (solitamente la lunghezza della fibra nuda è 10-12 mm). Assicurarsi che la faccia finale sia piatta e priva di sbavature.

4. Inserimento e bloccaggio meccanico

Inserire lentamente la fibra ottica nel corpo del connettore finché la fibra non mostra un leggero arco. Ciò indica che il nucleo della fibra è a stretto contatto con la fibra preinstallata. A questo punto, premere verso il basso il coperchio di bloccaggio superiore (parte di crimpatura) per fissare la fibra.

5. Assemblaggio dell'alloggiamento

Spingere indietro il cappuccio posteriore e serrarlo, quindi collegare l'alloggiamento del connettore. A questo punto, è possibile utilizzare una penna a luce rossa per illuminare la luce dall'altra estremità per verificare eventuali perdite di luce nel punto di connessione. Nessuna perdita di luce indica una connessione riuscita.

Suggerimenti per migliorare la percentuale di successo della connessione

Mantenere un ambiente pulito: La polvere è il più grande nemico dei connettori rapidi in fibra ottica e porterà direttamente a un'eccessiva perdita di inserimento.
Precisione di taglio: Se il test rivela un'attenuazione elevata, solitamente è causata da una superficie di taglio irregolare. Si consiglia di eseguire nuovamente il taglio.
Non usare una forza eccessiva: Quando si inserisce la fibra ottica, esercitare una leggera forza per evitare di rompere il nucleo della fibra o di danneggiare la scanalatura a V interna.

Padroneggiare le tecniche di installazione dei connettori rapidi in fibra ottica può non solo migliorare l'efficienza costruttiva ma anche ridurre significativamente i costi di manutenzione delle reti in fibra ottica.
