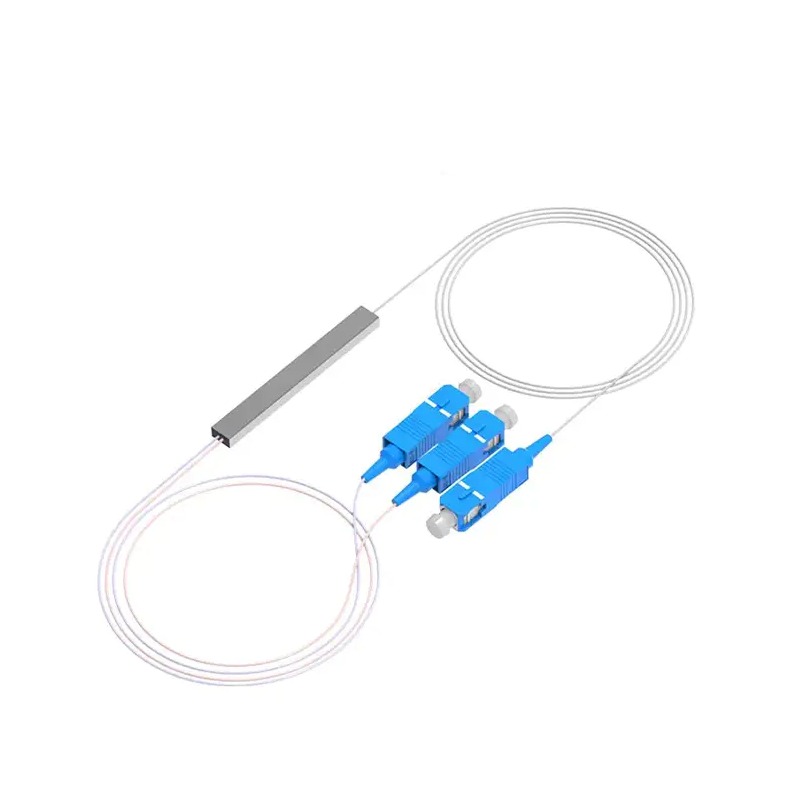

A splitter PLC in fibra ottica (Planar Lightwave Circuit Splitter) è un dispositivo ottico passivo basato sulla tecnologia della guida d'onda ottica planare. Il suo principio fondamentale è: incidendo precisi percorsi della guida d'onda ottica su un substrato di quarzo, il segnale ottico di ingresso viene suddiviso uniformemente in più porte di uscita secondo un rapporto predeterminato (ad esempio, 1:4, 1:8, 1:32, ecc.) utilizzando gli effetti di accoppiamento e distribuzione della luce.
Questo processo si basa principalmente sulla rete di struttura ramificata a forma di Y all'interno del chip. Il segnale ottico si propaga nella guida d'onda, passando attraverso una serie di unità di suddivisione per ottenere una distribuzione uniforme dell'energia. Rispetto ai tradizionali splitter conici biconici fusi, splitter PLC in fibra otticas presentano vantaggi significativi come elevata precisione di scissione, ampia adattabilità alla lunghezza d'onda, forte stabilità e dimensioni compatte.
I. Tecnologia principale: come funziona una guida d'onda ottica planare?
Il processo di fabbricazione di splitter PLC in fibra otticas è simile a quello dei chip semiconduttori. Le sue tecnologie principali includono:
- Materiali e deposizione: Uno strato di guida d'onda con un indice di rifrazione più elevato viene formato su un substrato di silicio o quarzo utilizzando metodi come la deposizione chimica da vapore.
- Fotolitografia e Acquaforte: Il modello della guida d'onda progettato (principalmente matrici di rami a forma di Y) viene trasferito sullo strato della guida d'onda utilizzando la fotolitografia e i canali fisici vengono formati mediante incisione.
- Accoppiamento e confezionamento: Il chip PLC fabbricato è allineato con precisione e accoppiato in modo permanente agli array di fibre ottiche di ingresso/uscita per garantire una trasmissione efficiente dei segnali ottici.
La chiave dell'intero processo è ottenere una suddivisione ottica a bassa perdita e ad alta coerenza, garantendo una distribuzione della potenza ottica altamente uniforme su ciascuna porta di uscita.
II. Principali vantaggi e scenari applicativi
Gli splitter ottici PLC sono diventati la scelta principale per le moderne reti ottiche grazie ai loro molteplici vantaggi in termini di prestazioni:
- Divisione uniforme: La potenza ottica in ingresso è distribuita uniformemente, con conseguente elevata precisione del rapporto di suddivisione.
- Insensibilità alla lunghezza d'onda: Prestazioni stabili su un ampio intervallo di lunghezze d'onda da 1260 nm a 1650 nm, adatte a vari standard di comunicazione.
- Compatto e stabile: Il design basato su chip garantisce dimensioni ridotte, insensibilità alle variazioni di temperatura e alle vibrazioni ambientali e alta affidabilità.
- Numero elevato di canali: Implementa facilmente la suddivisione ad alto canale 1×N (ad esempio, 1×64, 1×128).
Principali aree di applicazione:
- Reti Fiber to the Home (FTTH): Nelle reti ottiche passive (PON), funge da dispositivo di suddivisione principale nella rete di distribuzione ottica (ODN), distribuendo i segnali dell'ufficio centrale a numerosi utenti finali.
- Interconnessioni tra data center: Utilizzato per la distribuzione del segnale nei backplane ottici e nei collegamenti di interconnessione ottica.
- Sistemi CATV: Consente la distribuzione multipunto dei segnali video ottici.
- Test e rilevamento: Utilizzato come unità di distribuzione del percorso ottico nelle apparecchiature di test in fibra ottica e nelle reti di sensori distribuite.
III. Tendenze di sviluppo futuro
Con l’implementazione del 5G, gli aggiornamenti della rete ottica gigabit e l’aumento del traffico dei data center, il splitter PLC in fibra ottica mercato continua a crescere. I futuri sviluppi tecnologici riguarderanno:
- Maggiore integrazione: Sviluppare chip con più ramificazioni (ad esempio 1×256) e integrarli con funzioni come il multiplexing a divisione di lunghezza d'onda (WDM) in un singolo modulo.
- Miniaturizzazione e basso costo: Miglioramento dei processi per ridurre ulteriormente le dimensioni del dispositivo e abbassare i costi di produzione.
- Gestione intelligente: Esplorare l'integrazione con funzioni di monitoraggio come i riflettometri ottici nel dominio del tempo (OTDR) per ottenere reti ODN intelligenti monitorabili.
Gli splitter PLC in fibra ottica, con le loro capacità di splitting stabili ed efficienti basate sulla tecnologia della guida d'onda ottica planare, sono diventati la pietra angolare della costruzione di reti ottiche a banda larga ad alta velocità. La loro continua evoluzione tecnologica sosterrà fortemente il futuro sviluppo delle reti completamente ottiche verso una maggiore capacità e una maggiore intelligenza.
