Come utilizzare una scatola di distribuzione in fibra ottica?

Una scatola di distribuzione in fibra ottica (FDB) è un dispositivo essenziale nelle reti di comunicazione in fibra ottica. Fornisce un punto di gestione centralizzato e sicuro per i cavi ottici che entrano negli edifici o nei terminali utente. Che si tratti di progetti industriali su larga scala, data center o soluzioni Fiber-to-the-home (FTTH), l'uso corretto dell'FDB è fondamentale per garantire una trasmissione stabile del segnale ottico e migliorare l'efficienza della manutenzione della rete.

Funzioni chiave e struttura di una scatola di distribuzione in fibra ottica

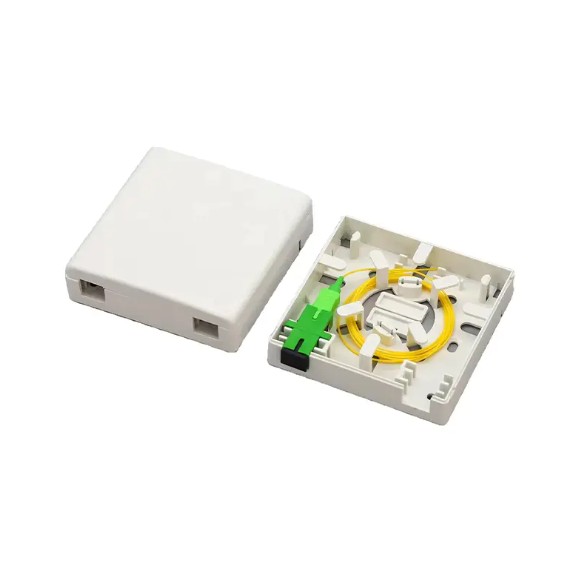

Le funzioni primarie dell'a pannelli di permutazione in fibra ottica devono fissare, proteggere, giuntare, terminare e distribuire cavi ottici. Solitamente è costituito da un alloggiamento a scatola, un pannello interno di connettori in fibra ottica, un vassoio di giunzione, un dispositivo di stoccaggio della fibra e dispositivi di fissaggio dei cavi. La comprensione di questi componenti faciliterà un migliore funzionamento e manutenzione:

• Ingresso cavi e dispositivo: Protegge i cavi ottici da danni meccanici quando entrano nella scatola di distribuzione e li fissa per impedirne il movimento.


• Giunzione e stoccaggio della fibra: Fornisce un'area pulita e sicura per la giunzione delle fibre. Le fibre giuntate vengono quindi avvolte e conservate nel vassoio di giunzione per proteggere i connettori delle fibre.


• Patching e connessione in fibra ottica: Collegare i nuclei in fibra giuntati ai cavi di connessione utilizzando adattatori (come cavi SC e LC) per stabilire connessioni con apparecchiature esterne in fibra ottica (come interruttori e ricetrasmettitori in fibra ottica). Questo è ciò che significa "patch".


Passaggi per utilizzare correttamente una patch box in fibra ottica

1. Installazione e fissaggio

La patch box in fibra ottica deve essere installata in un luogo asciutto, pulito e facilmente accessibile, ad esempio una sala comunicazioni, una sala attrezzature o una parete del corridoio.

• Selezione del sito: Assicurarsi che la temperatura e l'umidità ambiente soddisfino i requisiti dell'apparecchiatura e consentano spazio sufficiente per il funzionamento e l'espansione futura.


• Protezione: Fissare la scatola di connessione alla parete o al rack utilizzando elementi di fissaggio come viti ad espansione. Mantieni la scatola dritta.



2. Ingresso e fissaggio cavi

• Spogliarello: Spelare il cavo in fibra ottica quanto necessario, lasciando una lunghezza adeguata per l'ingresso nell'area di giunzione.


• Sicuro: Utilizzare morsetti o fascette per cavi per fissare il nucleo di rinforzo del cavo in fibra ottica e il rivestimento esterno all'interno dell'involucro per resistere alla tensione e proteggere la fibra ottica dalle sollecitazioni.



3. Giunzione e avvolgimento della fibra

• Preparazione del nucleo in fibra: Preparare il nucleo in fibra nuda del cavo ottico e il nucleo in fibra nuda del codino. Un'estremità del codino contiene la fibra nuda per la giunzione; l'altra estremità contiene un connettore per il collegamento al pannello.


• Giunzione: Utilizzare una giuntatrice a fusione per fibre per eseguire giunzioni precise e ridurre al minimo le perdite di giunzione.


• Conservare e proteggere: Proteggere la giunzione giuntata con una guaina termorestringente e avvolgerla ordinatamente in un vassoio di giunzione. Il raggio di curvatura della fibra durante l'avvolgimento non deve essere inferiore al minimo specificato dal produttore della fibra, in genere non inferiore a 40 mm, per evitare maggiori perdite di fibra.



4. Cablaggio e collegamento

• Giunzione: Inserire il connettore (ad esempio un connettore SC) sul codino in fibra con giunzione a fusione nell'adattatore sul pannello patch in fibra ottica.


• Collegamento del cavo di connessione: Utilizzare cavi patch in fibra ottica per collegare l'adattatore sul pannello ad apparecchiature di comunicazione esterne. Assicurarsi che il modello del cavo di connessione corrisponda al tipo di adattatore.



Suggerimenti di gestione per ottimizzare l'utilizzo del pannello patch in fibra ottica

Efficiente pannelli di permutazione in fibra ottica la gestione può ridurre significativamente i tassi di guasto della rete e i costi di manutenzione.

• Etichettatura chiara: Etichettare chiaramente ciascuna fibra, porta e cavo di connessione, indicandone il punto iniziale e finale, nonché lo scopo (come "uplink" o "accesso utente").


• Gestione dei cavi: Utilizzare fascette o fermacavi per raggruppare ordinatamente i cavi di connessione in fibra ottica e le fibre immagazzinate all'interno dell'involucro per evitare collegamenti incrociati e aggrovigliamenti e per garantire un flusso d'aria regolare.


• Ispezione regolare: Ispezionare regolarmente l'interno del pannello di connessione per assicurarsi che sia privo di polvere e umidità e che tutti i collegamenti siano sicuri e affidabili. Utilizzare un misuratore di potenza ottica per controllare la potenza del segnale ottico quando necessario.



I pannelli patch in fibra ottica fungono da ponte che collega le linee dei cavi ottici e le apparecchiature terminali. La qualità del loro utilizzo e gestione determina direttamente le prestazioni dell'intera rete di comunicazione in fibra ottica. Attraverso processi di installazione standardizzati e una gestione raffinata, è possibile massimizzare l'affidabilità e l'efficienza di trasmissione della rete in fibra ottica, fornendo agli utenti un'esperienza di trasmissione dati stabile e ad alta velocità.
