Quali sono le funzioni di una morsettiera in fibra ottica?

Nelle moderne reti di comunicazione, a scatola terminale in fibra ottica (Scatola terminale in fibra ottica), comunemente nota anche come scatola di distribuzione in fibra ottica, scatola di corridoio in fibra ottica o scatola divisoria in fibra ottica, è un componente chiave indispensabile nel cablaggio in fibra ottica. Agisce come il "sistema nervoso centrale" della rete in fibra ottica, assumendosi la responsabilità cruciale di collegare, proteggere e gestire i cavi in ​​fibra ottica esterni con le apparecchiature interne o i cavi in ​​fibra ottica dell'utente.

Funzioni principali di una scatola terminale in fibra ottica

Il scatola terminale in fibra ottica è ingegnosamente progettato, integrando più operazioni chiave nel collegamento di comunicazione ottica per garantire la stabilità e l'affidabilità della trasmissione del segnale ottico. Le sue principali funzioni possono essere così riassunte:

1. Introduzione, fissaggio e protezione dei cavi

Funzione di fissaggio

I cavi in fibra ottica introdotti esternamente devono essere fissati saldamente all'interno della morsettiera in fibra ottica per evitare spostamenti dovuti a tensione o vibrazioni, evitando così di compromettere la stabilità del punto di connessione in fibra ottica.

Funzione di protezione

Il fiber optic terminal box provides a robust enclosure that effectively protects the cable ends and internal fiber optic cables from environmental factors (such as dust, moisture, and accidental physical impacts) from corrosion and damage.

2. Giunzione e stoccaggio della fibra ottica

Funzione spugna

Il fiber optic terminal box contains a dedicated fusion splice tray for splicing bare fibers and pigtails within the incoming optical cable. This is a crucial step in permanently connecting the external backbone optical cable to the internal connecting cables.

Funzione di archiviazione

Dopo la giunzione, la fibra non utilizzata o in eccesso, nonché i connettori giuntati, devono essere avvolti ordinatamente e conservati nel vassoio di giunzione per mantenere un raggio di curvatura ragionevole, prevenire l'attenuazione della luce e facilitare la successiva manutenzione e gestione.

3. Terminazione della fibra ottica e connessione patch

Terminazione

Il other end of the pigtail is pre-installed with fiber optic connectors (such as SC, LC, etc.). These connectors are fixed to the panel of the fiber optic terminal box via adapters. This process is called fiber optic termination.

Connessione patch

Attraverso gli adattatori, gli utenti o i dispositivi possono utilizzare cavi patch in fibra ottica per collegare la morsettiera in fibra ottica alle apparecchiature di trasmissione ottica (come OLT, ONT, modem ottico, ecc.), consentendo una distribuzione e un instradamento flessibili del segnale. Questo è il passo finale per ottenere l'accesso alla fibra ottica.

4. Comodità di gestione e manutenzione completa

Gestione centralizzata

Le scatole terminali in fibra ottica centralizzano connessioni complesse in fibra ottica, cavi di connessione e punti di giunzione all'interno di un unico involucro, migliorando significativamente l'efficienza di gestione e l'estetica del cablaggio.

Manutenzione facile

Il design modulare e chiaramente etichettato consente ai tecnici di individuare e risolvere rapidamente i guasti. Che si tratti di eseguire giunzioni, modifiche dei cavi di connessione o ispezioni di routine, tutto può essere completato in modo efficiente senza influenzare le altre linee.

Scenari applicativi e importanza delle scatole terminali in fibra ottica

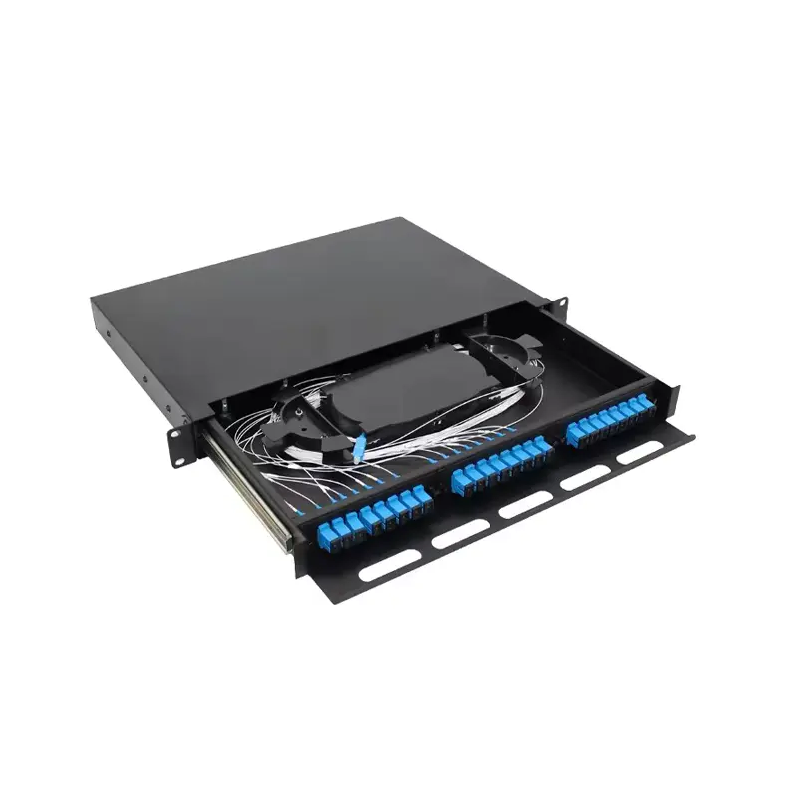

Le scatole terminali in fibra ottica sono disponibili in vari tipi, da desktop a montate a parete fino a montate su rack, e sono ampiamente utilizzate in vari scenari di comunicazione ottica, tra cui:

• FTTH (Fibra a casa): Funge da punto terminale per l'accesso del cavo in fibra ottica nei corridoi o nelle case degli utenti.


• LAN (rete locale): Utilizzato per l'aggregazione e la distribuzione di cavi in fibra ottica nei data center o nel cablaggio di rete aziendale.


• Stazioni base e sale apparecchiature: Serve come dispositivo di transizione e protezione prima che i cavi in fibra ottica entrino nelle apparecchiature di comunicazione.



Il fiber optic terminal box is more than just a simple shell; it is a critical hub ensuring the smooth, reliable, and efficient transmission of optical signals from the outdoor backbone network to the user terminal.

Domande frequenti (FAQ)

Quali sono le principali funzioni di una morsettiera in fibra ottica?

È responsabile dell'introduzione, del fissaggio, della giunzione, della terminazione e della gestione del patching dei cavi ottici.

Qual è la funzione di giunzione di una morsettiera in fibra ottica?

Collega in modo permanente le fibre nude e i pigtail (cavi in ​​fibra ottica con connettori) all'interno del cavo ottico introdotto esternamente.

Qual è lo scopo della terminazione (o dell'applicazione di patch)?

Collega le fibre ottiche giuntate al pannello tramite adattatori, consentendo una connessione flessibile alle apparecchiature di trasmissione ottica (come i modem ottici) utilizzando cavi patch in fibra ottica.

Da quali danni protegge una morsettiera in fibra ottica le fibre ottiche?

Protegge le estremità del cavo ottico e le fibre ottiche interne da polvere, umidità e impatto fisico.
