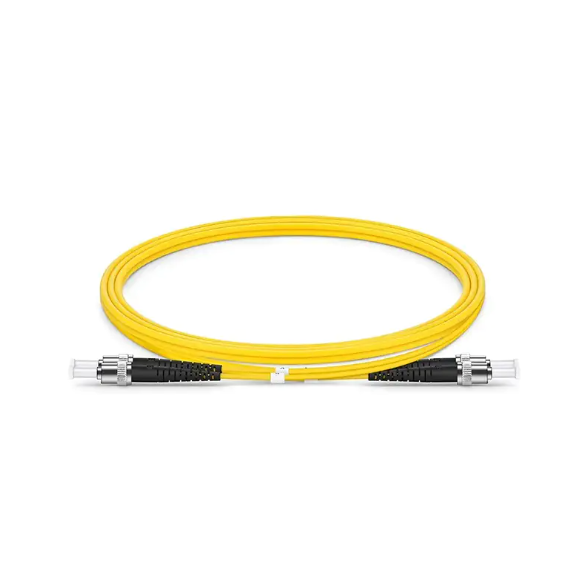

Come riparare i cavi patch in fibra ottica?

La comunicazione in fibra ottica è diventata la pietra angolare della moderna infrastruttura di rete. In tutta la rete ottica, cavi di connessione in fibra ottica sono senza dubbio i componenti di connessione più comuni e cruciali. Tuttavia, i danni ai cavi di connessione in fibra ottica sono inevitabili a causa di frequenti collegamenti e scollegamenti, piegature improprie o fattori ambientali, che portano all'attenuazione del segnale di rete o addirittura a interruzioni complete.

I. Cause comuni di guasti ai cavi di connessione in fibra ottica

Prima di tentare di "riparare" o mantenere i cavi di connessione in fibra ottica, è fondamentale diagnosticare accuratamente la causa principale del guasto. I guasti comuni e le loro cause possono essere classificati in generale come segue:

Danno fisico

Ciò si riferisce a danni strutturali al cavo in fibra ottica o al connettore stesso. Gli esempi più comuni includono:

• Il cavo in fibra ottica è eccessivamente piegato o compresso oltre il raggio di curvatura minimo, con conseguenti danni al nucleo interno della fibra.
• L'estremità della ghiera del connettore (come SC, LC, FC) presenta graffi, crepe o altri difetti fisici evidenti.



Contaminazione

Questa è la causa principale dell'attenuazione del segnale di rete e dell'elevata perdita ottica.

• Polvere microscopica, olio o altre particelle aderiscono alla superficie terminale del connettore. Anche le particelle invisibili ad occhio nudo possono ostacolare gravemente la trasmissione dei segnali ottici.



Degrado delle prestazioni

Di solito si tratta di un problema che si verifica dopo un uso prolungato e non di un guasto improvviso.

• Le prestazioni di accoppiamento all'interno del connettore si deteriorano nel tempo.
• Il materiale del nucleo in fibra all'interno del cavo ottico potrebbe mostrare un leggero invecchiamento dovuto a fattori ambientali o ad anni di utilizzo.



Connessione scadente

Questo tipo di guasto non è correlato alla qualità del cavo di connessione in fibra ottica in sé, ma piuttosto a problemi di installazione e funzionamento.

• Il connettore non è inserito completamente e saldamente nell'adattatore (accoppiatore).
• Per i connettori con meccanismi di bloccaggio (come FC, ST), il dado o il meccanismo di bloccaggio potrebbero essere allentati.


II. Passaggi chiave per la "riparazione" del cavo patch in fibra ottica: pulizia e ispezione

Poiché la pulizia è fondamentale per risolvere la maggior parte dei guasti dei cavi di connessione in fibra ottica, di seguito sono riportate le fasi dettagliate di pulizia e manutenzione:

1. Ispezionare la superficie terminale: identificare contaminazioni e graffi

Prima della pulizia, l'estremità del connettore del cavo di connessione in fibra ottica deve essere ispezionata utilizzando uno strumento di ispezione dell'estremità in fibra ottica o un misuratore di potenza ottica.

• Misuratore di potenza ottica: Utilizzato per misurare la perdita ottica (perdita di inserzione) del segnale. Se la lettura supera l'intervallo standard (solitamente inferiore a 0,3 dB), viene segnalato un problema.


• Strumento di prova: Consente l'ispezione visiva di polvere o graffi sulla superficie terminale della fibra ottica.



2. Procedura di pulizia professionale

Una pulizia adeguata può "riparare" efficacemente il degrado delle prestazioni dei cavi di connessione in fibra ottica causato dalla contaminazione.

• Pulizia a umido: Pulire delicatamente l'estremità della ghiera del cavo in fibra ottica utilizzando un bastoncino di cotone privo di lanugine e un detergente per fibre ottiche dedicato (come alcol isopropilico).


• Lavaggio a secco: Utilizzare un detergente dedicato con un clic o un nastro di pulizia per rimuovere minuscole particelle attraverso l'attrito meccanico.
• Pulizia dell'adattatore: Non dimenticare di pulire l'interno dell'adattatore (accoppiatore) a cui è collegato il cavo di connessione in fibra ottica.



Nota importante: La pulizia deve essere eseguita lungo la direzione fissa della faccia terminale della fibra ottica per evitare contaminazione secondaria o graffi sulla ghiera.

3. Test e verifica

Dopo la pulizia e la riconnessione, misurare nuovamente la perdita ottica utilizzando il misuratore di potenza ottica. Se la perdita ottica ritorna normale, la riparazione del cavo di connessione in fibra ottica ha esito positivo. Se la perdita ottica rimane elevata, il nucleo della fibra potrebbe essere danneggiato e si dovrebbe prendere in considerazione la sostituzione.

III. Gravi danni fisici: sostituzione e giunzione

1. Giunzione sul campo (per professionisti)

Per alcuni cavi di connessione in fibra ottica speciali o più lunghi, i tecnici professionisti possono scegliere di utilizzare una giuntatrice a fusione per eseguire la giunzione sul campo, fondendo una nuova estremità del connettore o una nuova sezione di cavo in fibra ottica con il cavo di connessione originale. Questo metodo di "riparazione" può mantenere una bassa perdita ottica ma richiede un ambiente operativo pulito.

2. Sostituirlo con un nuovo cavo di connessione (la soluzione più economica e affidabile)

Nella maggior parte degli ambienti di rete di data center e uffici, se un cavo di connessione in fibra ottica (soprattutto se corto) subisce gravi danni fisici, il metodo di "riparazione" più rapido, affidabile ed economico consiste nel sostituirlo direttamente con un nuovo cavo di connessione in fibra ottica che soddisfi le specifiche. Ciò elimina la perdita ottica aggiuntiva e i costi di manodopera che potrebbero comportare la giunzione sul campo.

Conclusione: la prevenzione è la migliore manutenzione

Le risposte a "Come riparare i cavi patch in fibra ottica?" si concentrano principalmente sulla pulizia e sulla manutenzione. Per massimizzare la durata della vita di cavi di connessione in fibra ottica e ridurre la frequenza dei danni:

• Evitare piegature eccessive: Rispettare sempre il raggio minimo di curvatura della fibra.
• Mantieniti pulito: Coprire sempre con un cappuccio antipolvere quando non in uso.
• Maneggiare delicatamente: Inserire e rimuovere i connettori delicatamente e completamente.



Attraverso una corretta diagnosi, una pulizia professionale e una sostituzione tempestiva, possiamo garantire che i cavi di connessione in fibra ottica siano sempre in condizioni ottimali, garantendo un funzionamento ininterrotto della rete.
