Nell'era dell'informazione in rapido sviluppo di oggi, le reti di comunicazione in fibra ottica sono diventate la pietra angolare della trasmissione dei dati. Che si tratti di Fibra a casa (FTTH), di reti ottiche passive (PON) o di data center, un componente fondamentale è indispensabile: il Separatore di circuito planare a onde luminose (PLC) .
Un PLC è un dispositivo di gestione della potenza ottica basato sulla tecnologia della guida d'onda planare (PLC). La sua funzione principale è quella di dividere in modo uniforme o proporzionale il segnale ottico da una o due fibre ottiche in più segnali ottici e distribuirli a più utenti o dispositivi finali. In poche parole, agisce come un "poliziotto del traffico del segnale ottico", responsabile della distribuzione del segnale a monte su più percorsi a valle.
Tecnologia di base e principio di funzionamento: splitter PLC
Gli splitter PLC sono fabbricati utilizzando processi semiconduttori avanzati (come le guide d'onda in vetro al biossido di silicio). Le strutture delle guide d'onda ottiche vengono create su un chip molto piccolo attraverso processi come la fotolitografia e l'incisione, consentendo l'accoppiamento, la suddivisione e la distribuzione dei segnali ottici. Questa tecnologia offre vantaggi quali alta precisione, dimensioni ridotte, ampio intervallo di lunghezze d'onda operative ed elevata affidabilità.
Caratteristiche principali e vantaggi degli splitter PLC
Rispetto ai tradizionali splitter conici biconici fusi (FBT), fibra ottica Splitter PLC offrono vantaggi significativi nelle moderne reti di comunicazione ottica:
- Eccellente uniformità del rapporto di divisione: Garantisce una differenza minima nella potenza ottica assegnata a ciascuna porta di uscita, fondamentale per comunicazioni di alta qualità nelle reti PON.

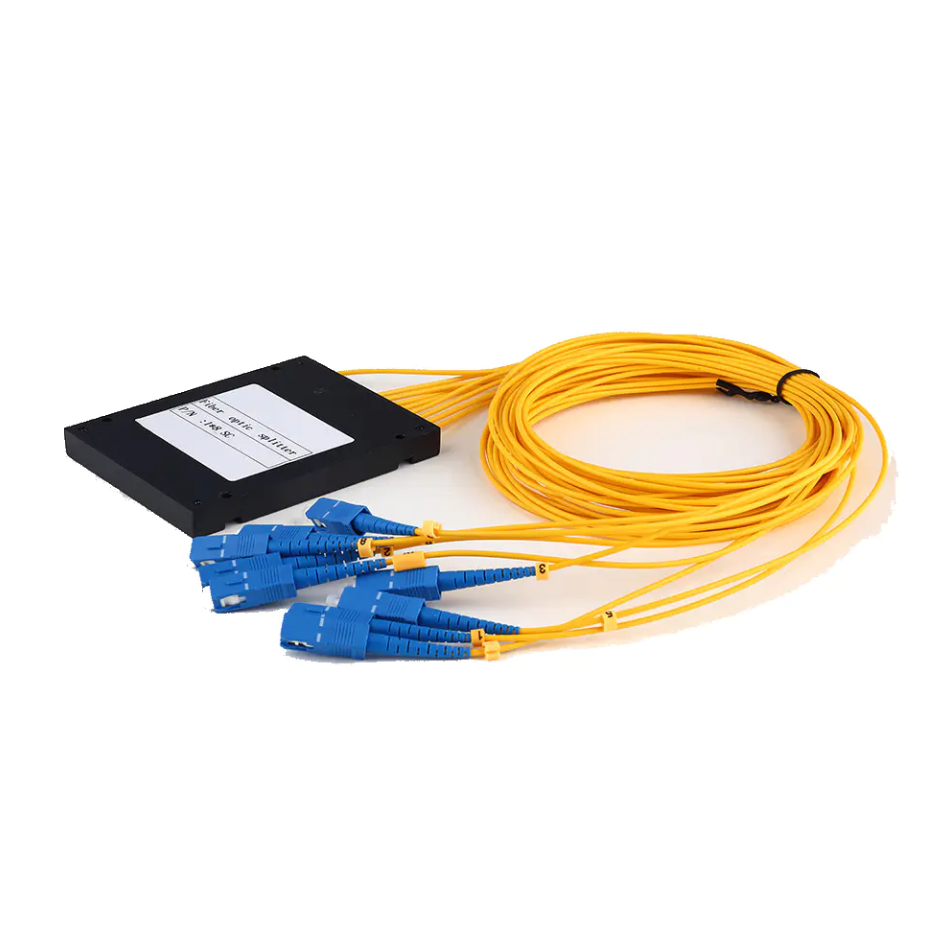

- Compatto e Compatto: Le dimensioni ridotte del chip PLC facilitano il confezionamento in varie forme di prodotto, come divisori a scatola e divisori in miniatura, consentendo una comoda installazione in spazi ristretti.
- Bassa perdita di inserzione: Quando il segnale ottico passa attraverso lo splitter si verifica una perdita di potenza minima, garantendo sia la distanza di trasmissione che la qualità del segnale.
- Ampia lunghezza d'onda operativa: Funziona nell'intervallo da 1260 nm a 1650 nm, soddisfacendo i requisiti applicativi di varie tecnologie PON come EPON e GPON.
- Elevata affidabilità e stabilità: Utilizzando un imballaggio robusto e materiali di alta qualità, può funzionare stabilmente per lunghi periodi in ambienti difficili.
Applicazioni degli splitter PLC nelle reti in fibra ottica
Fibra ottica Splitter PLC sono un componente fondamentale indispensabile nelle reti ottiche passive (PON) e sono ampiamente utilizzati in vari scenari:
Fiber to the Home (FTTH)
Tra l'ufficio centrale (OLT) e l'unità utente (ONU), lo splitter PLC distribuisce il segnale ottico da una porta OLT a dozzine o addirittura centinaia di utenti. Questo è fondamentale per consentire l’accesso domestico alla banda larga.
Centri dati
Utilizzato per la distribuzione e l'instradamento del segnale ottico per soddisfare le esigenze di connessioni ad alta densità e trasmissione di dati ad alta velocità.
Reti di sensori in fibra ottica
Utilizzato per il monitoraggio e la distribuzione del segnale.
Le specifiche comuni includono splitter 1x2, 1x4, 1x8, 1x16, 1x32 e persino 1x64 per soddisfare i requisiti di progettazione di reti di diverse dimensioni.
Come scegliere uno splitter PLC in fibra ottica di alta qualità?
Quando si seleziona uno splitter in fibra ottica PLC, è necessario dare priorità ai seguenti parametri e fattori tecnici:
- Rapporto di splitting e numero di porte: Determinare le specifiche di suddivisione richieste in base alla progettazione effettiva della rete.
- Perdita di inserzione (IL): Una perdita inferiore è migliore.
- Perdita di ritorno (RL): Un valore RL più alto indica un segnale meno riflesso e prestazioni migliori.
- Uniformità: Assicurarsi che la differenza di distribuzione dell'alimentazione tra le porte di uscita rientri in un intervallo accettabile.
- Tipo di imballaggio: Scegli tra fibra nuda, nastro, tubo in acciaio miniaturizzato, scatola in ABS o tipi di montaggio su rack in base all'ambiente di installazione.
In sintesi, come potente strumento di "splitting" nelle reti di comunicazione in fibra ottica, le prestazioni della fibra ottica Separatore PLC determina direttamente l’efficienza e l’affidabilità dell’intera rete. Con lo sviluppo approfondito di tecnologie come il 5G e il cloud computing, la domanda e i requisiti prestazionali per gli splitter PLC continueranno ad aumentare, guidando il settore delle comunicazioni ottiche verso un futuro più efficiente e intelligente.
