OTDR

L'apparecchiatura in fibra ottica OTDR è un dispositivo professionale utilizzato per testare e risolvere i problemi delle reti in fibra ottica.
Misurazione e posizionamento accurati: le apparecchiature in fibra ottica OTDR possono misurare con precisione la lunghezza, la perdita, gli eventi di riflessione e la posizione dei punti guasti dei collegamenti in fibra ottica iniettando impulsi luminosi e analizzando i segnali retrodiffusi e riflessi nella fibra ottica. Queste caratteristiche lo rendono uno strumento chiave per garantire l'affidabilità e le prestazioni delle reti in fibra ottica.

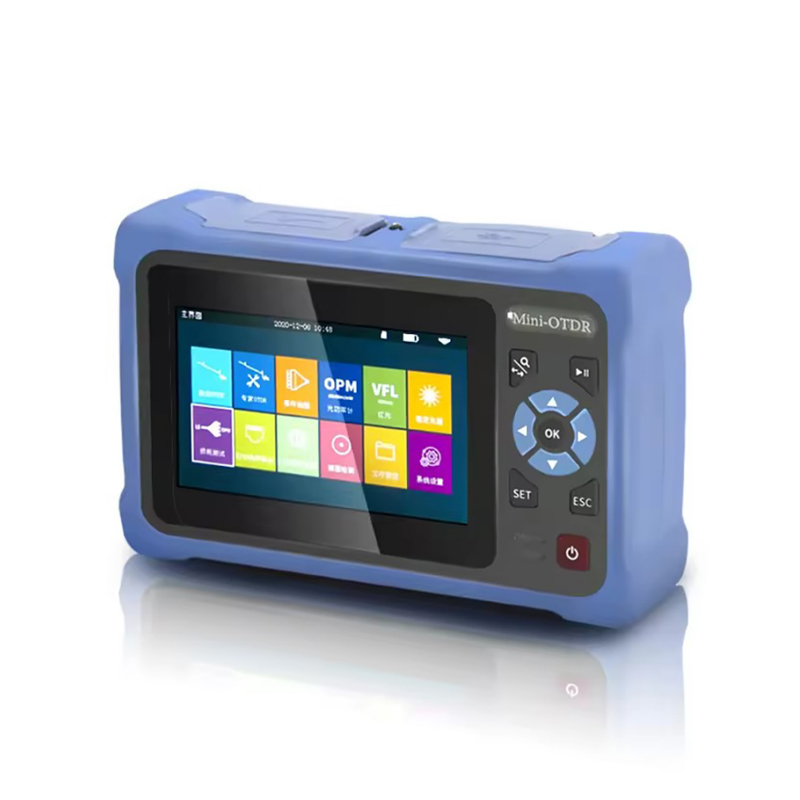

  • NK4000D NK4000D

    NK4000D

    L'OTDR della serie NK4000 adotta un touch screen capacitivo da 4,3 pollici. Integra 12 funzi
CHI SIAMO

Ningbo Goshining Communication Technology Co., Ltd. è un'impresa che progetta, produce e vende una gamma completa di prodotti in fibra ottica con servizi di alta qualità e di prima classe, che ci consentono di soddisfare tutte le richieste dei clienti e offrire un servizio completo. I nostri prodotti includono connettori rapidi per fibra ottica, cavi di connessione, splitter PLC, cavi, scatole di distribuzione, chiusure di giunzione e scatole terminali, ecc. Offriamo anche servizi di personalizzazione per aiutare a sviluppare il vostro marchio.

Certificato
Novità
  • Dec 05, 2025_Goshining

    Quali sono le funzioni di una morsettiera in fibra ottica?

    Nelle moderne reti di comunicazione, a scatola terminale in fibra ottica (Scatola terminale in fibra ottica), comunemente nota anche come scatola di distribuzione in fibra ottica, scatola di corridoio in fibra ottica o scatola div...
    Leggi di più
  • Nov 28, 2025_Goshining

    Come riparare i cavi patch in fibra ottica?

    La comunicazione in fibra ottica è diventata la pietra angolare della moderna infrastruttura di rete. In tutta la rete ottica, cavi di connessione in fibra ottica sono senza dubbio i componenti di connessione più comuni e cruciali...
    Leggi di più
  • Nov 14, 2025_Goshining

    Cos'è un connettore veloce in fibra ottica?

    Nell'era dell'informazione in rapido sviluppo di oggi, la comunicazione in fibra ottica è diventata una tecnologia fondamentale per le reti dorsali e di accesso. La rapida implementazione e manutenzione delle reti in fibra otti...
    Leggi di più
OTDR Industry knowledge

Il meccanismo di funzionamento di OTDR è simile a quello del sistema radar e realizza la diagnosi del collegamento in fibra attraverso una precisa analisi ottica nel dominio del tempo:

Sistema di emissione di impulsi: OTDR dispone di una sorgente laser integrata altamente stabile, che emette impulsi luminosi stretti di lunghezza d'onda specifica. L'energia dell'impulso può raggiungere 100 mW, la larghezza determina la risoluzione della distanza di prova e la frequenza di ripetizione (1kHz-50kHz) influisce sulla velocità di misurazione. Il sistema di controllo intelligente degli impulsi può ottimizzare automaticamente la combinazione di parametri in base alla distanza di prova.

Analisi di retrodiffusione: quando l'impulso luminoso viene trasmesso nella fibra ottica, verrà generato lo scattering di Rayleigh (circa lo 0,0001% della potenza ottica totale) e alcuni fotoni (da circa -50 dB a -80 dB) ritorneranno lungo il percorso originale. L'OTDR cattura questi segnali deboli attraverso un rilevatore APD altamente sensibile e ne registra accuratamente il tempo di ritorno e l'intensità. L'intensità della luce diffusa è proporzionale al coefficiente di attenuazione della fibra ottica e la perdita tra due punti qualsiasi può essere calcolata analizzando la pendenza della curva di diffusione.

Rilevamento di eventi di riflessione: quando l'impulso luminoso incontra un connettore, un giunto meccanico o un'estremità della fibra ottica, verrà generata una forte riflessione di Fresnel (più di 1000 volte più forte della diffusione). Identificando questi picchi di riflessione (gamma dinamica fino a 45 dB), l'OTDR può individuare con precisione le posizioni di vari punti evento (precisione ± 0,5 metri) e calcolare le relative perdite di riflessione (precisione ± 0,1 dB). Speciali algoritmi sono in grado di distinguere le diverse caratteristiche dei connettori attivi (forte riflessione) e dei punti di fusione (nessuna riflessione).

Elaborazione intelligente dei dati: il moderno OTDR utilizza la tecnologia di elaborazione del segnale digitale per migliorare il rapporto segnale-rumore attraverso la media multipla. Gli algoritmi di apprendimento automatico possono identificare automaticamente più di 20 tipi di eventi tipici (come perdita di flessione, attenuazione del picco dell'acqua, ecc.) e generare rapporti di test professionali. La funzione di test multi-lunghezza d'onda (sincronizzazione a doppia lunghezza d'onda o a tre lunghezze d'onda) può valutare in modo completo le caratteristiche di dispersione e l'attenuazione dipendente dalla lunghezza d'onda delle fibre ottiche.
