Splitter PLC per fibra ottica

Essendo uno dei prodotti principali di Ningbo Goshining Communication Technology Co., Ltd., il splitter PLC in fibra ottica (splitter di circuito a onde luminose planari) è un dispositivo ottico passivo sviluppato sulla base della tecnologia della guida d'onda ottica planare. Viene utilizzato per distribuire uniformemente un singolo segnale ottico di ingresso su più porte di uscita. È un componente chiave nella fibra ottica domestica (FTTH), nella rete ottica passiva (PON) e nella rete di distribuzione del segnale ottico multinodo. Facendo affidamento sulle capacità integrate dell'azienda di progettazione, produzione e vendita di una gamma completa di prodotti in fibra ottica, Ningbo Goshining si impegna a fornire ai clienti splitter PLC di alta qualità e affidabilità e soluzioni di comunicazione ottica complete per soddisfare le diverse esigenze dall'accesso domestico alle reti dorsali.

Principio di funzionamento
Lo splitter PLC utilizza processi a semiconduttore (come fotolitografia e incisione) per realizzare strutture di guida d'onda micro-ottiche su substrati di quarzo. Dopo che il segnale ottico in ingresso entra nella guida d'onda ramificata di tipo Y, la struttura di suddivisione in cascata viene utilizzata per ottenere una distribuzione della potenza ottica 1xN o 2xN. Il principio di suddivisione si basa sull'accoppiamento modale e sulla distribuzione dell'energia del campo elettromagnetico nella guida d'onda. Il design dello splitter PLC di Ningbo Goshining ottimizza i parametri della struttura della guida d'onda per garantire l'uniformità e le caratteristiche di bassa perdita della deviazione del segnale ottico, fornendo una distribuzione stabile del segnale ottico per FTTH, PON e altri scenari.

Struttura principale e imballaggio

1. Chip della guida d'onda ottica
Come componente principale, il chip della guida d'onda utilizza biossido di silicio (SiO₂) di elevata purezza o materiali polimerici ad alte prestazioni e realizza la funzione di suddivisione del segnale ottico attraverso precisi circuiti di guida d'onda ottica planari. Ningbo Goshining controlla rigorosamente la purezza dei materiali dei chip e l'accuratezza della struttura della guida d'onda per garantire la stabilità delle prestazioni ottiche e supportare la configurazione del rapporto di suddivisione flessibile da 1x2 a 2x64.

2. Matrice di fibre
L'estremità di ingresso/uscita utilizza un array di fibre monomodali disposte ad alta precisione (solitamente fibra G.652.D), che è perfettamente collegato al chip della guida d'onda attraverso il taglio ad angolo di 8 gradi e la tecnologia di accoppiamento ad alta precisione. Il processo di accoppiamento sviluppato internamente dall'azienda garantisce la precisione dell'allineamento della fibra ottica e della guida d'onda, riduce la perdita di inserzione e migliora la consistenza del prodotto.

3. Forma di confezionamento
Ningbo Goshining offre una varietà di soluzioni di imballaggio per soddisfare le esigenze di diversi scenari:

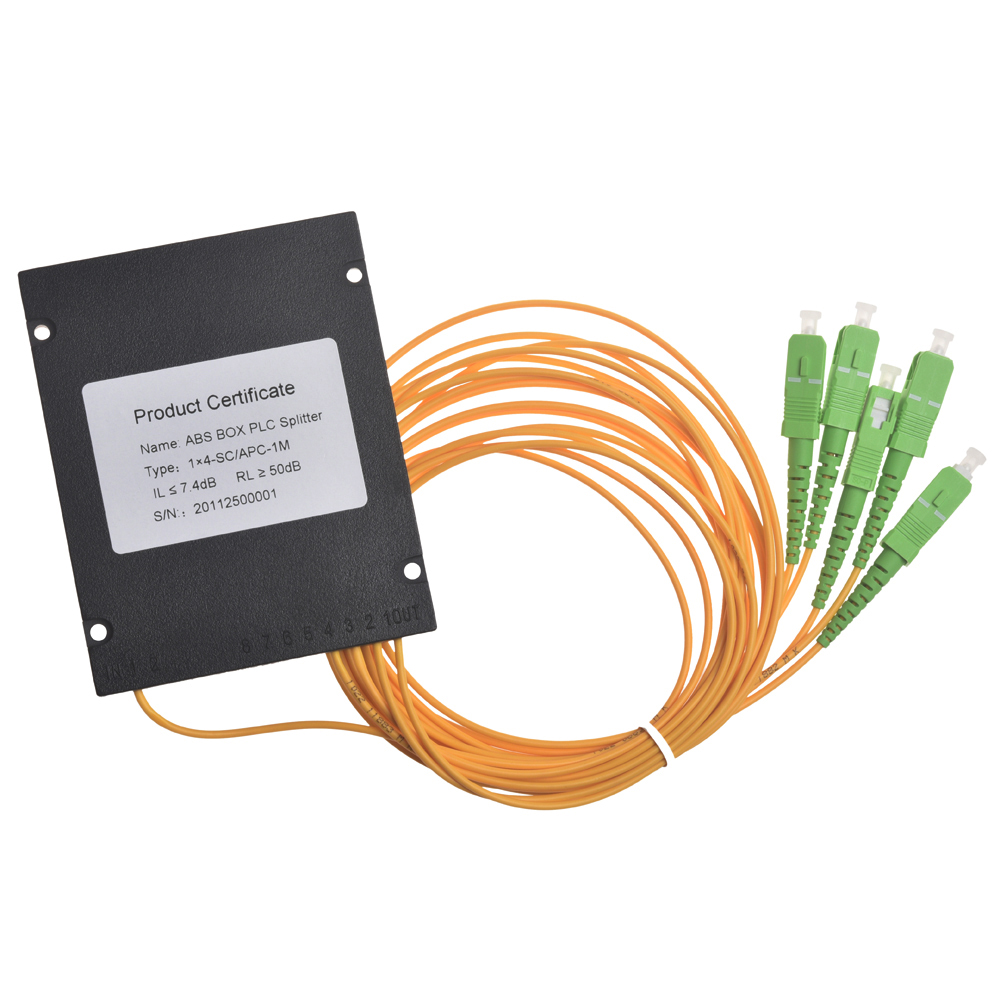

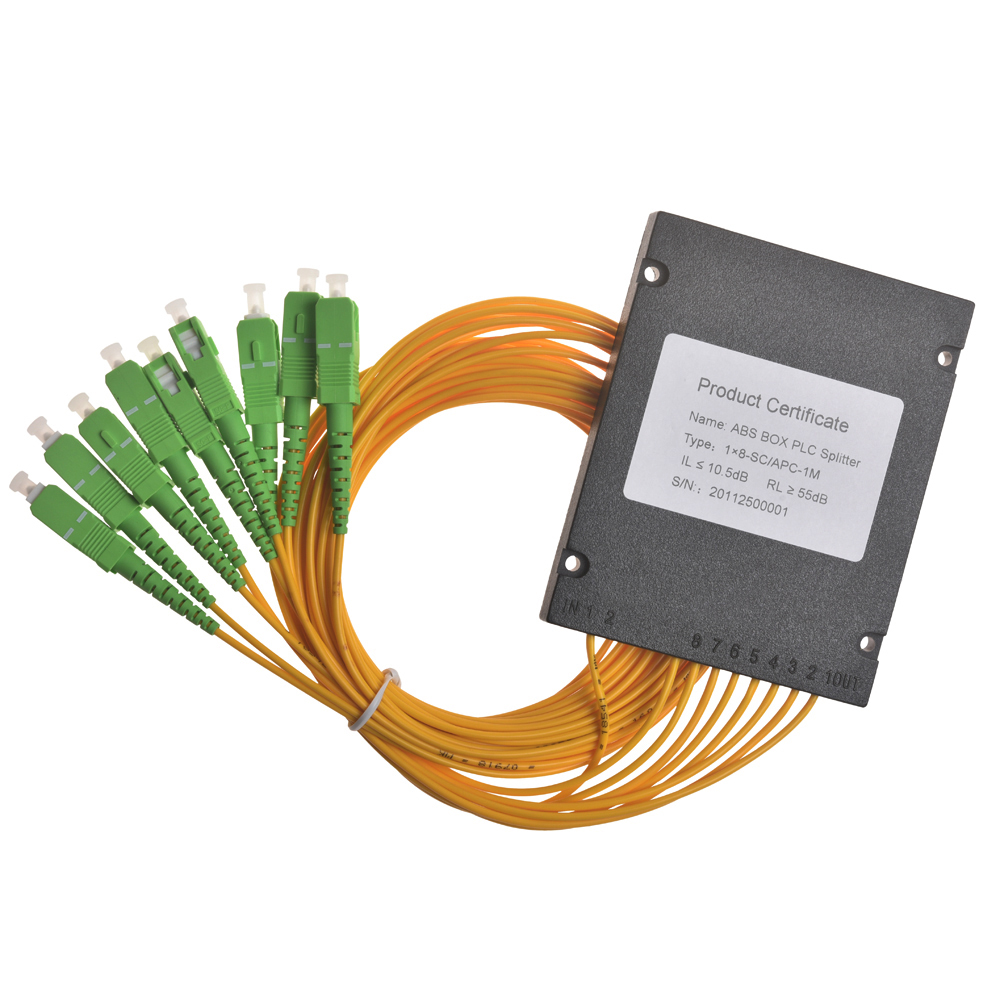

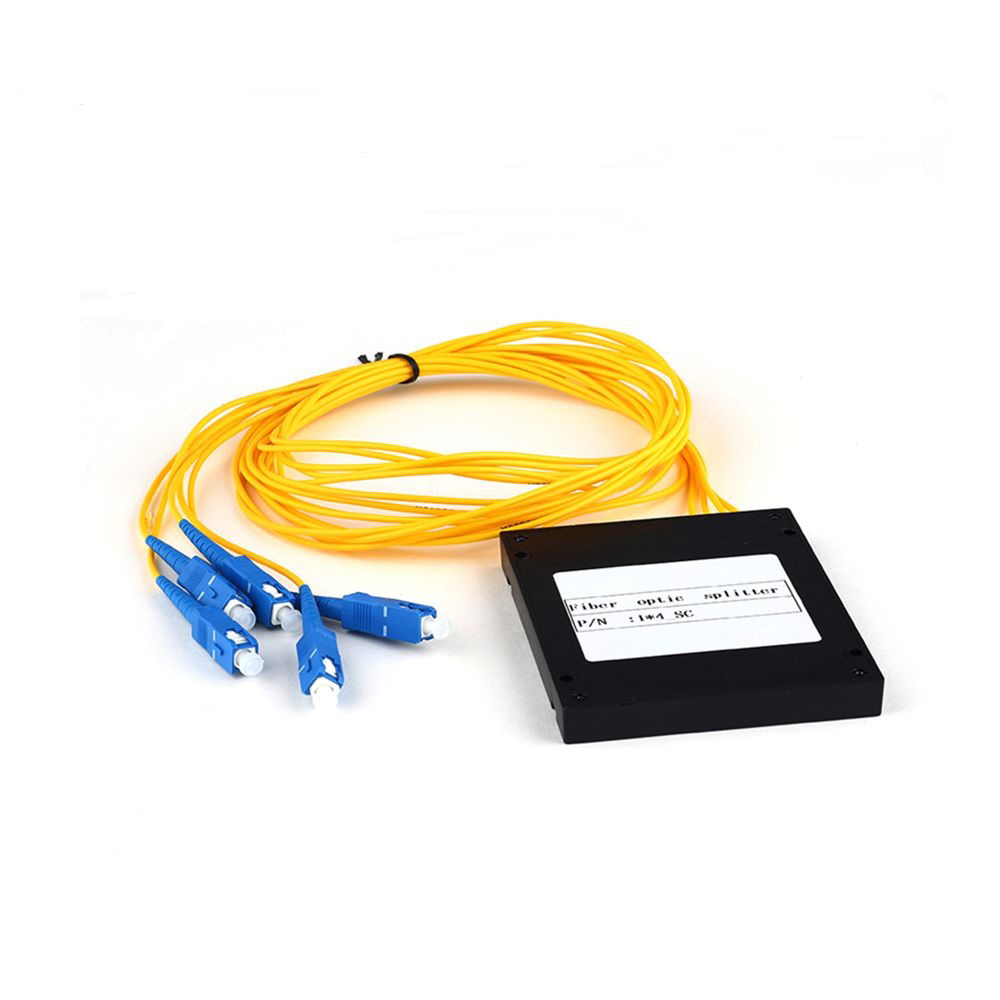

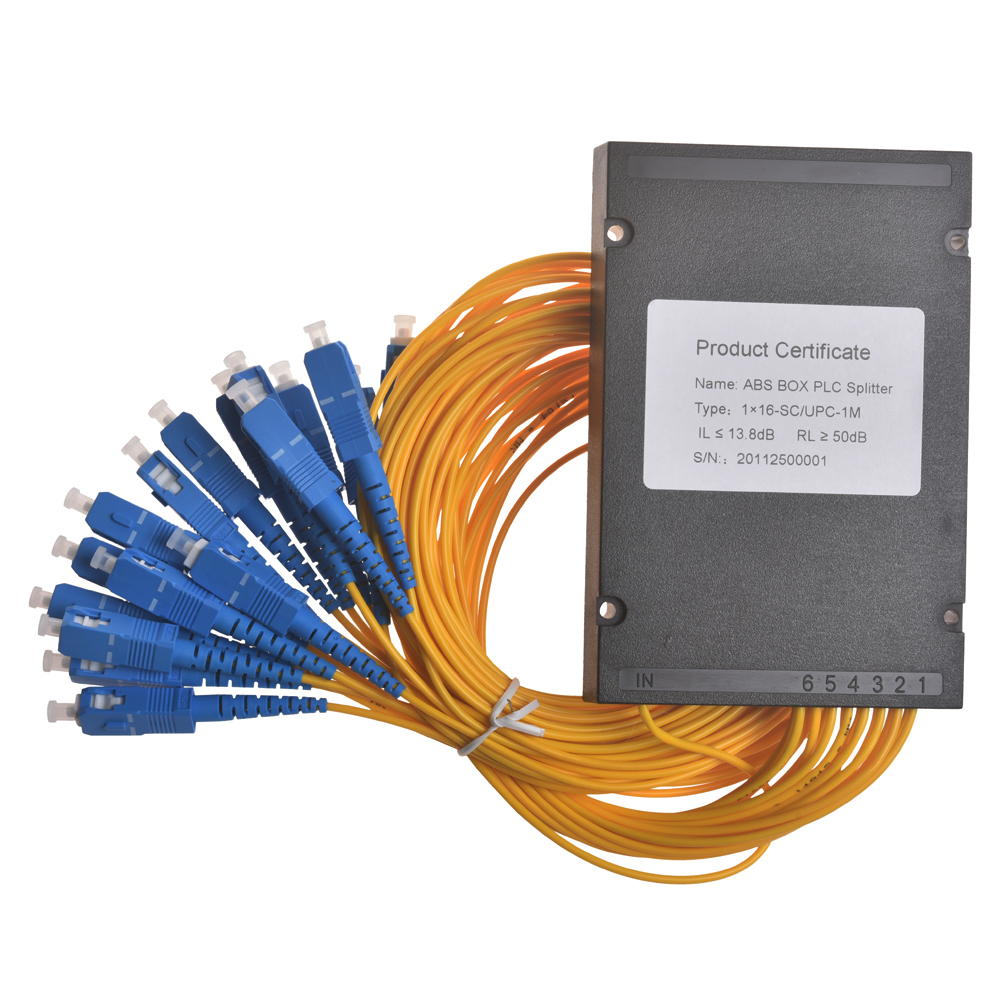

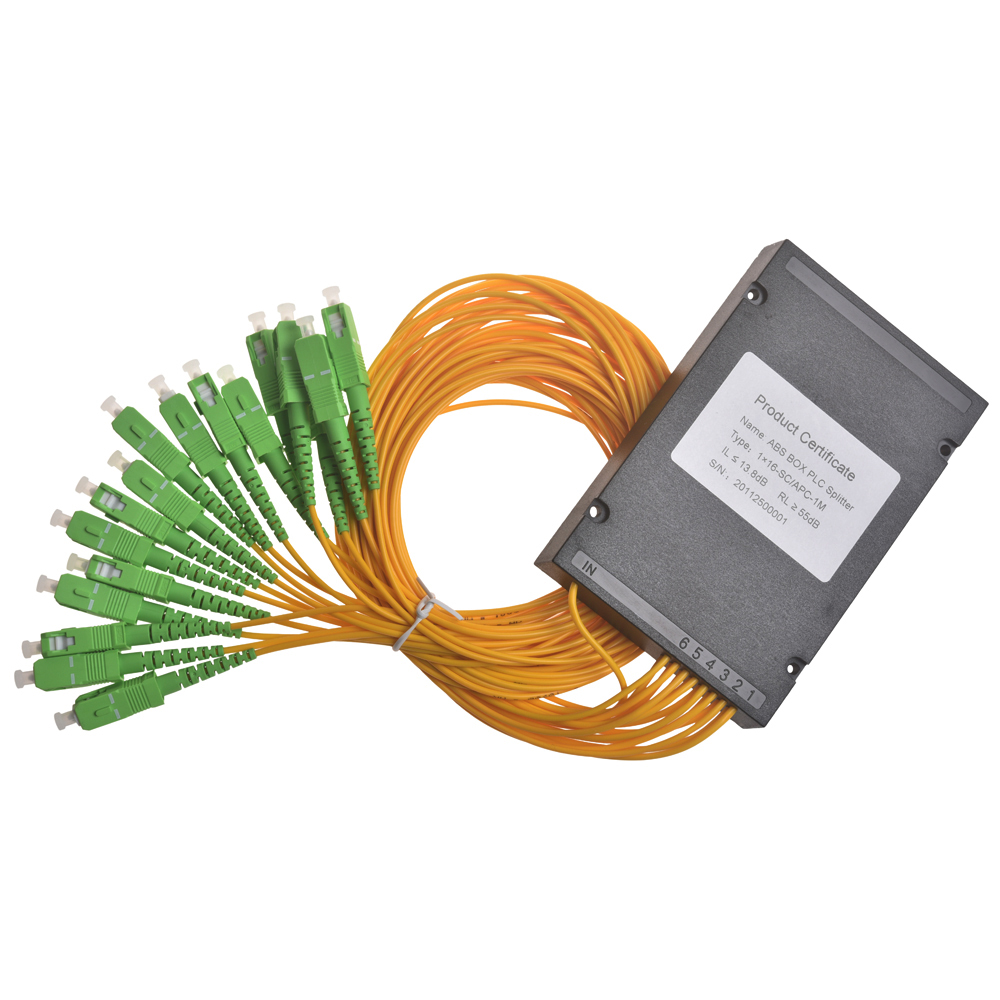

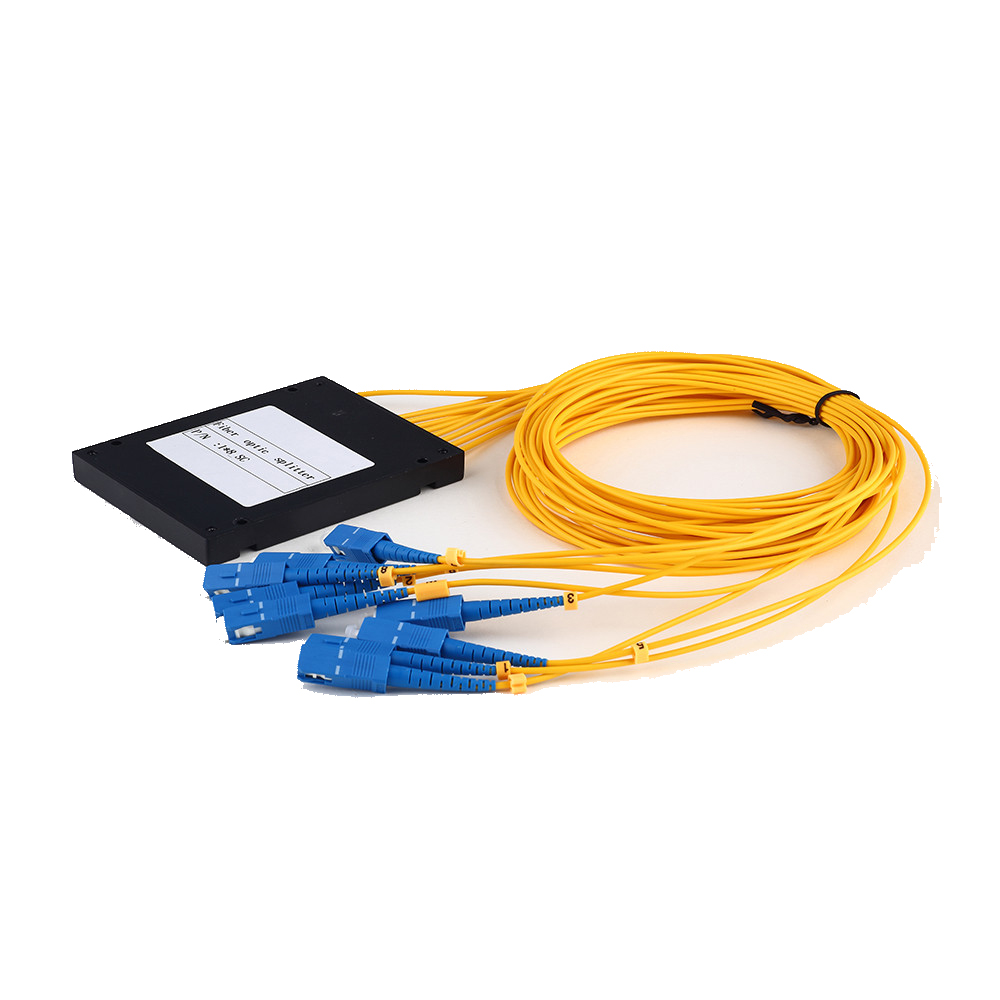

Micro imballaggio (Micro): design compatto della scatola in ABS, adatto per l'interno della scatola di distribuzione ottica;

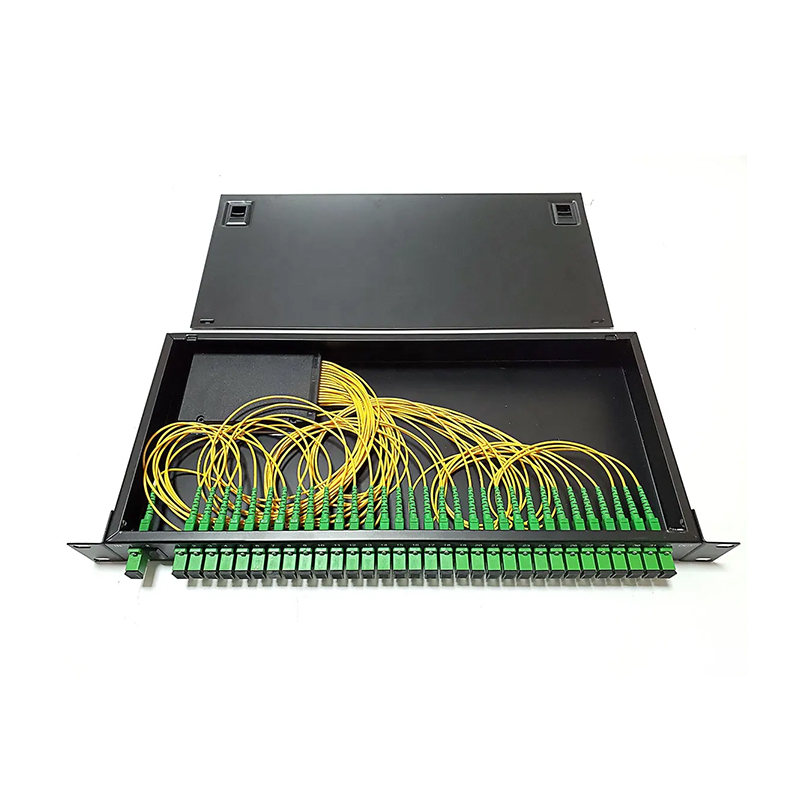

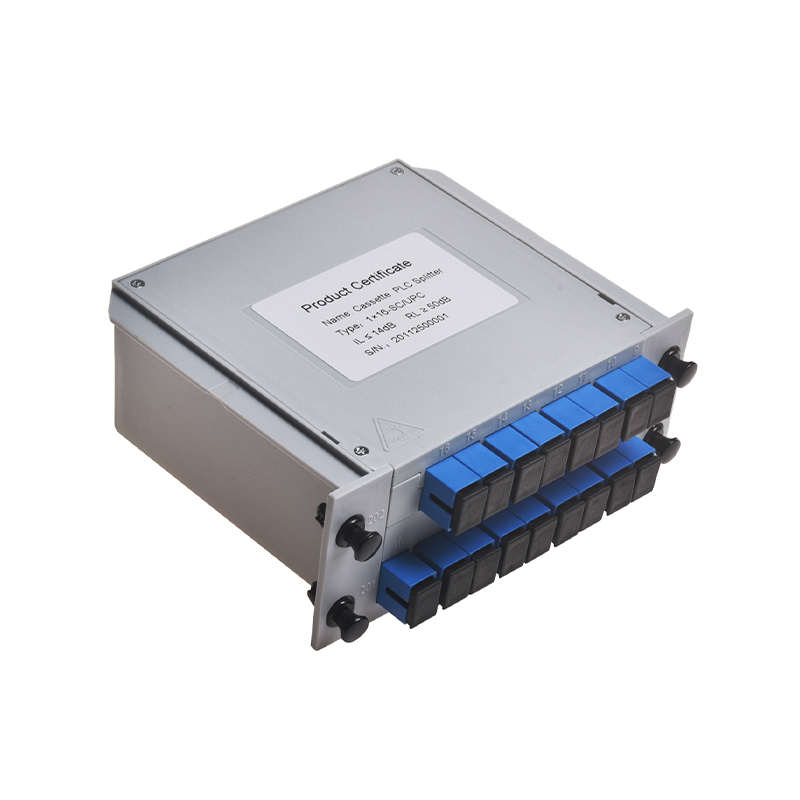

Confezione modulo/plug-in (Modulo/Plug-in): modulo rack standard 1U, facile da installare sul rack ODF;
Imballaggio del vassoio (Vassoio): adattato al vassoio di giunzione delle fibre o alla scatola di distribuzione;

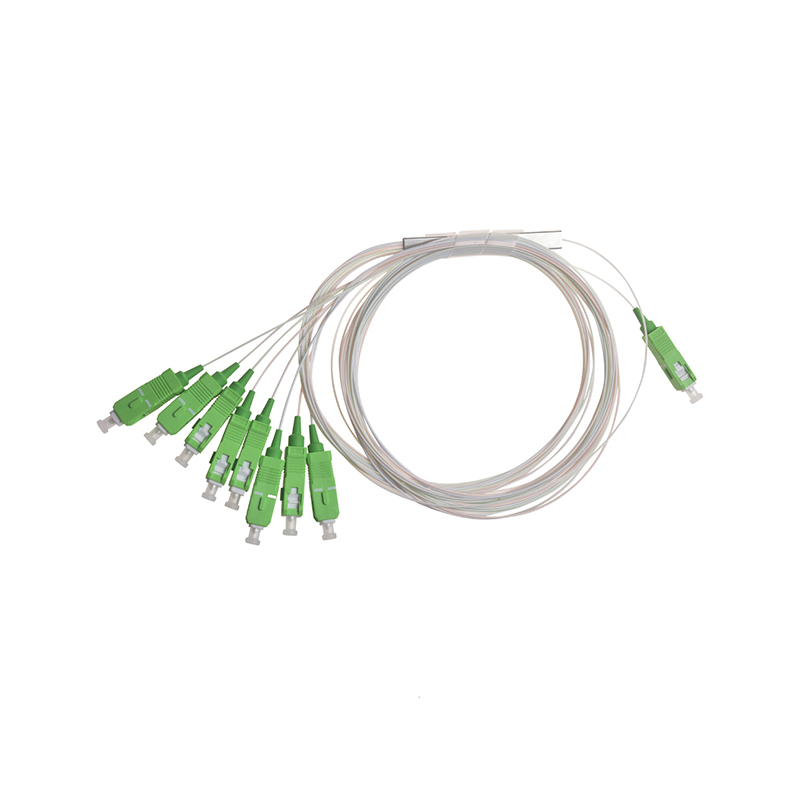

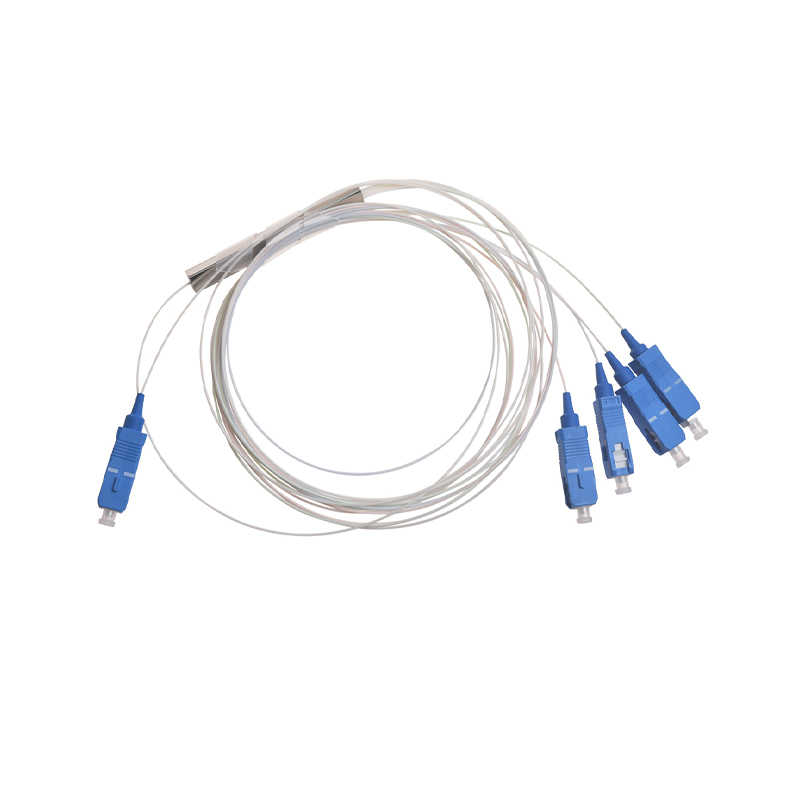

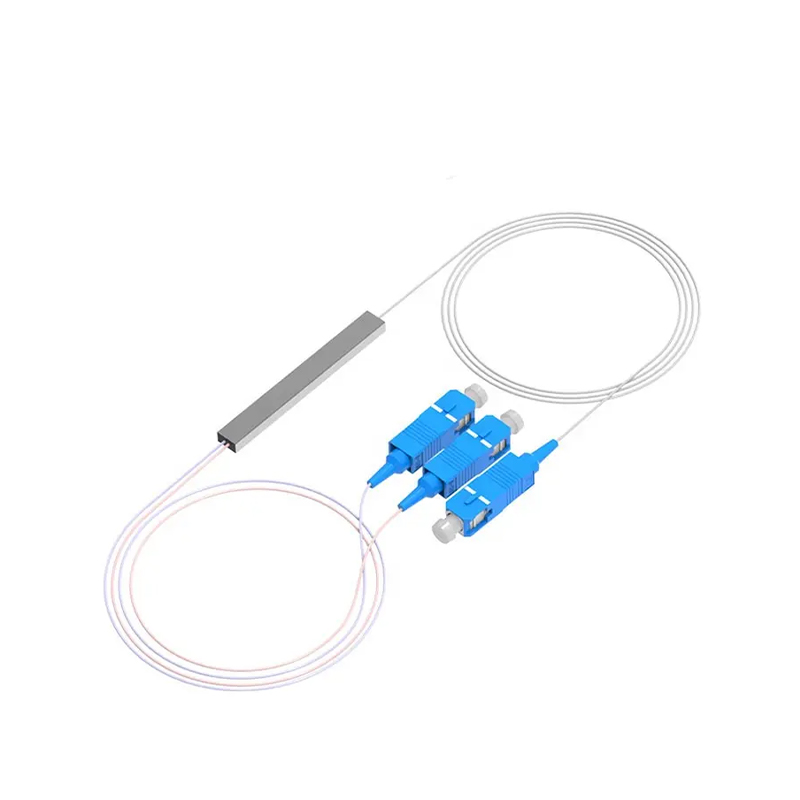

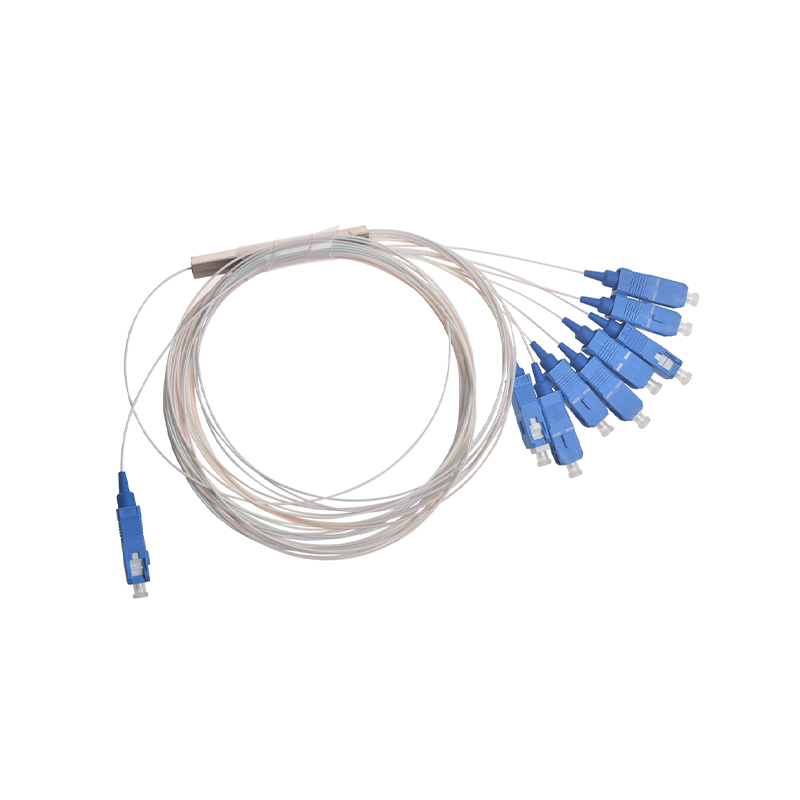

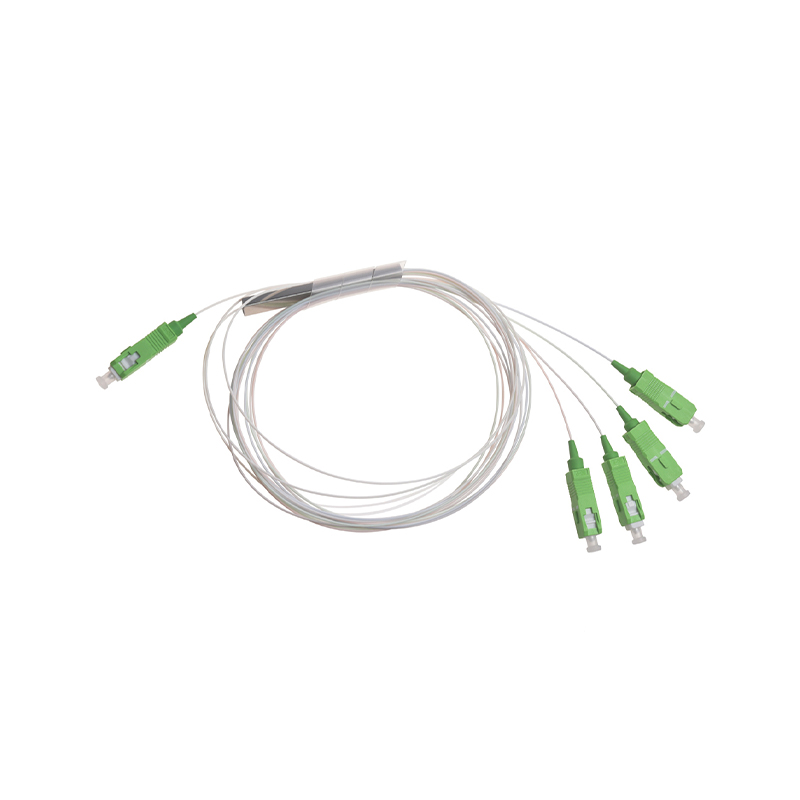

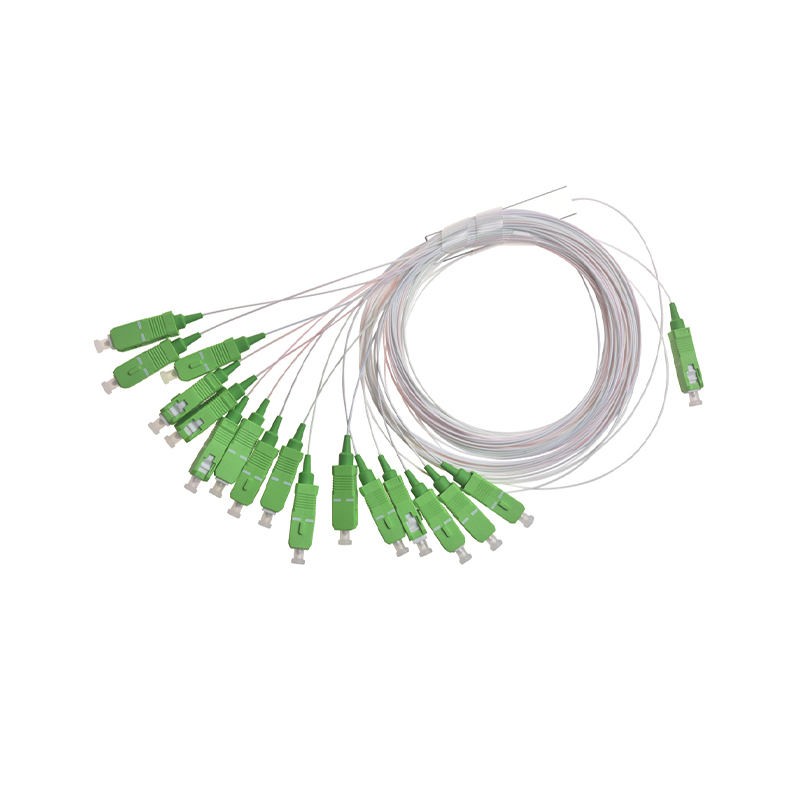

Imballaggio del tubo in acciaio inossidabile (senza blocco): design ad alto livello di protezione, adatto per ambienti difficili come alta temperatura e alta umidità.
Tutte le confezioni sono riempite con silicone o resina per migliorare la stabilità meccanica e la tolleranza ambientale.

Parametri chiave di prestazione
Lo splitter PLC di Ningbo Goshining segue rigorosamente gli standard del settore in termini di prestazioni e ottimizza i parametri chiave in base alle esigenze del cliente:
Rapporto di divisione: supporta configurazioni flessibili come 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Lunghezza d'onda di lavoro: copre la finestra singola (1310/1490/1550 nm), la doppia finestra (1310/1490 nm, ecc.) e la banda intera (1260-1650 nm);
Perdita di inserzione (IL): tipica L'intervallo di valori è compreso tra 3,6 dB (1x2) e 21,0 dB (1x64), migliore rispetto alla media del settore;
Uniformità: la differenza nella perdita di inserzione di ciascuna porta di uscita è ≤ 1,0 dB, garantendo una distribuzione bilanciata del segnale;
Perdita di ritorno (RL): ≥ 55 dB, riducendo le interferenze di riflessione del segnale;
Perdita dipendente dalla polarizzazione (PDL): ≤0,2 dB, adattamento a diversi ingressi di stato di polarizzazione;
Adattabilità ambientale: temperatura operativa da -40°C a 85°C, temperatura di stoccaggio nello stesso intervallo, soddisfacendo i requisiti delle applicazioni industriali.
Principali scenari applicativi
Basandosi sui vantaggi di una gamma completa di prodotti in fibra ottica, gli splitter PLC di Ningbo Goshining sono ampiamente utilizzati nei seguenti scenari:

Rete FTTH: distribuisce il segnale in fibra ottica del trunk a più terminali utente (ONT/ONU) nel punto di distribuzione ottica (ODP);
Sistema PON: supporta la ramificazione del segnale ottico di EPON, GPON, XG-PON, NG-PON2 e altre tecnologie;
Rete ottica CATV: realizzare la distribuzione multicanale dei segnali di trasmissione downstream;
Sistema di rilevamento in fibra ottica: supporta la raccolta e la distribuzione del segnale multipunto;
Data center/rete aziendale: adattarsi alle esigenze di cablaggio LAN e di cavi ottici dell'edificio.
Inoltre, l'azienda fornisce servizi personalizzati, che possono regolare il rapporto di suddivisione, la forma dell'imballaggio o integrare altri componenti in fibra ottica (come connettori rapidi, ponticelli) in base alle esigenze speciali del cliente per contribuire a creare prodotti a marchio privato.

Punti chiave del processo produttivo
La produzione di splitter PLC di Ningbo Goshining segue un rigoroso processo di controllo qualità:
Deposizione di wafer: crescita di uno strato di guida d'onda di silice ad elevata purezza su un substrato di silicio;
Fotolitografia e incisione: formazione di un modello di guida d'onda preimpostato attraverso l'esposizione ai raggi UV e l'attacco con ioni reattivi (RIE);
Trattamento di ricottura: ottimizzazione delle proprietà ottiche della guida d'onda e riduzione delle perdite di trasmissione;
Rettifica e lucidatura della faccia finale: garantire la planarità e la verticalità della faccia finale della guida d'onda e migliorare l'efficienza dell'accoppiamento;
Accoppiamento per l'allineamento dell'array di fibre: utilizzo di apparecchiature ad alta precisione per ottenere un allineamento preciso e un collegamento permanente della faccia terminale della fibra ottica e della guida d'onda;
Test delle prestazioni: test completo di parametri chiave come perdita di inserzione, uniformità e perdita di ritorno;
Protezione dell'imballaggio: assemblaggio del guscio e riempimento con colla protettiva e superamento di test di affidabilità ambientale come cicli di temperatura e vibrazioni.

Considerazioni sulla selezione
Rapporto di diramazione: determinato in base al numero di utenti della rete o di nodi di diramazione (ad esempio 1x32, 2x64).
Lunghezza d'onda di lavoro: corrisponde alla lunghezza d'onda utilizzata dal sistema (finestra singola/doppia/tripla).
Perdita di inserzione: deve essere inclusa nel budget di potenza del collegamento e selezionare prodotti che soddisfino i requisiti di margine del sistema.
Forma di imballaggio: selezionare micro, plug-in, vassoio o tubo in acciaio inossidabile in base all'ambiente di installazione (scatola di cablaggio/rack/esterno).
Temperatura operativa: scegli tra intervalli di temperatura commerciali o industriali a seconda dell'ambiente di distribuzione (interno/esterno).
Conformità agli standard Conferma la conformità agli standard di settore (ad esempio IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
