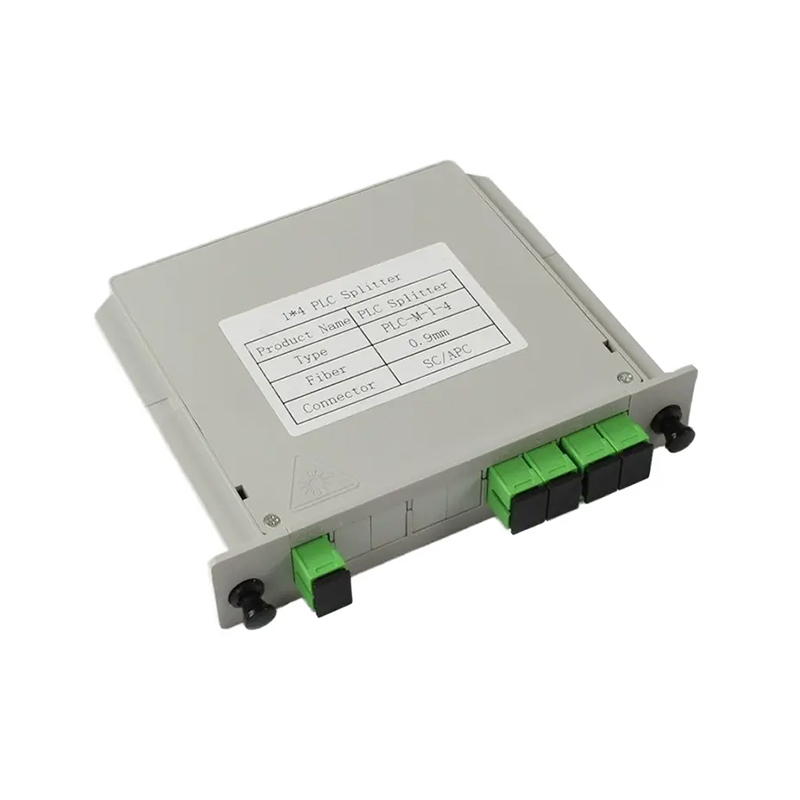

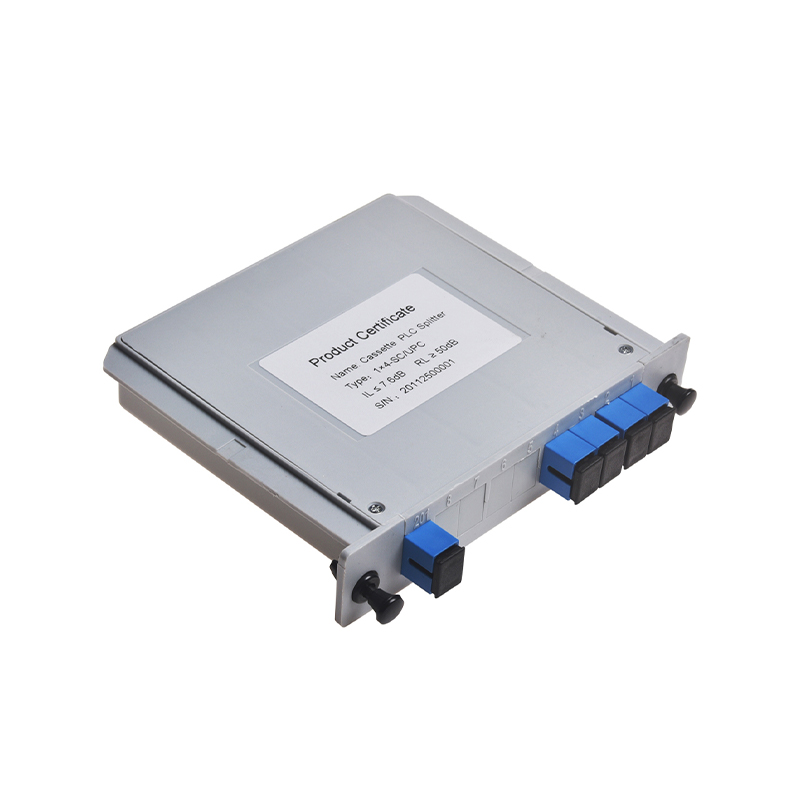

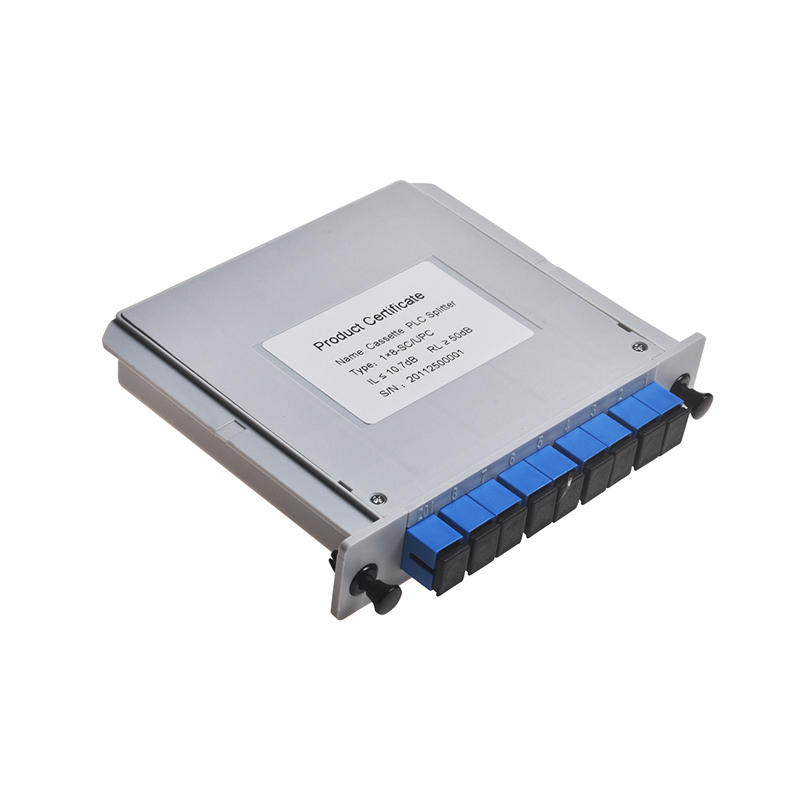

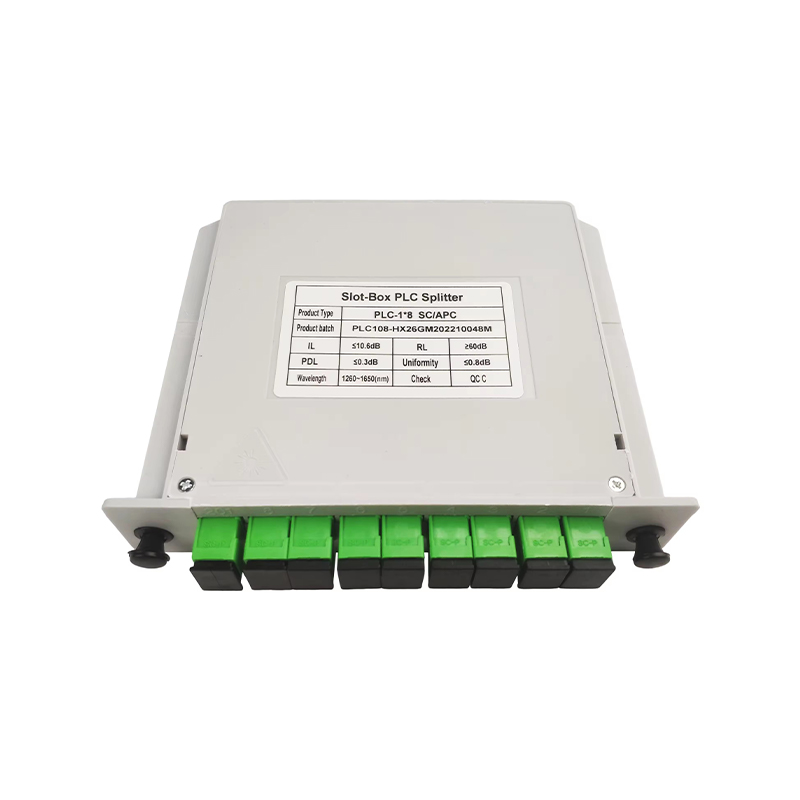

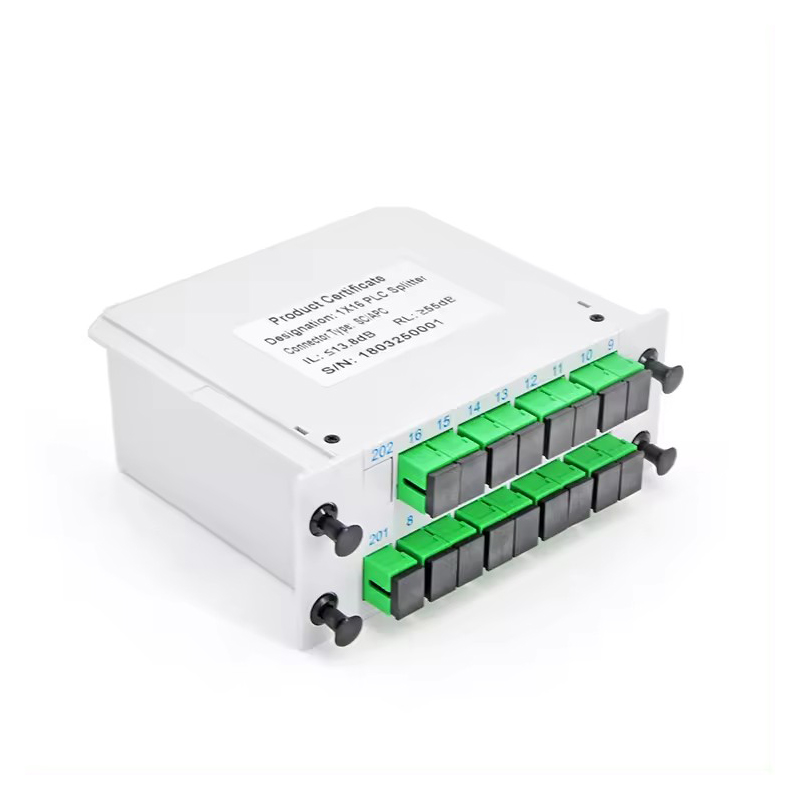

Splitter PLC in fibra ottica a cassetta LGX

Splitter PLC in fibra ottica a cassetta LGX è un dispositivo ottico passivo basato sulla tecnologia della guida d'onda ottica planare (PLC), confezionato in una scatola modulare di dimensioni standard LGX (Lucent Gateway Exchange). La sua funzione principale è quella di distribuire uniformemente l'energia del segnale ottico in ingresso su più porte di uscita in base al rapporto di suddivisione preimpostato, in modo da realizzare la trasmissione punto-multipunto dei segnali ottici.

1. Tecnologia di base: PLC
Principio di funzionamento: i percorsi della guida d'onda ottica di precisione sono realizzati su un substrato di quarzo utilizzando la tecnologia dei semiconduttori. Il segnale ottico in ingresso viene accoppiato e suddiviso nell'area di suddivisione della guida d'onda.
Caratteristiche principali:
Uniformità divisa: la potenza ottica di ciascuna porta di uscita è altamente coerente.
Insensibilità alla lunghezza d'onda: può funzionare stabilmente in un ampio intervallo di lunghezze d'onda da 1260 nm a 1650 nm (coprendo la banda di comunicazione principale della fibra ottica monomodale).
Elevata stabilità e affidabilità: struttura del percorso interamente in vetro, buona adattabilità ambientale e lunga durata.
Compattezza: il chip è di piccole dimensioni ed è facile da ottenere un packaging integrato ad alta densità.

2. Caratteristiche dell'imballaggio della scatola LGX
L'imballaggio in scatola LGX (Lucent Gateway Exchange) è un'importante incarnazione della produzione standardizzata di Ningbo Goshining. Segue rigorosamente gli standard internazionali come IEC 61754. La larghezza tipica è un multiplo di 1 pollice (25,4 mm) e può essere adattata perfettamente al pannello adattatore LGX dei telai di distribuzione in fibra ottica standard (ODF), scatole di distribuzione (ODB) e scatole di connessione incrociata (OCC).
Dimensioni standardizzate: conforme alle specifiche del guscio LGX definite da IEC 61754 e altri standard (larghezza tipica 1 pollice/multipli di 25,4 mm), facile da installare nel pannello adattatore universale LGX del telaio di distribuzione della fibra ottica standard (ODF), scatola di distribuzione della fibra ottica (ODB), scatola di connessione incrociata della fibra ottica (OCC).
Design modulare: la struttura plug-and-play semplifica i processi di installazione, manutenzione, espansione e gestione delle porte.
Protezione della porta: fornire adattatori (come SC, LC, FC, ecc.) o prese a spirale per proteggere efficacemente l'estremità del connettore in fibra ottica.
Struttura interna: solitamente contiene chip splitter PLC, array di fibre di ingresso/uscita (FA), colla corrispondente, componenti di rinforzo, ecc., incapsulati in un guscio di metallo o plastica ad alta resistenza per garantire prestazioni ottiche e resistenza meccanica.

3. Principali parametri tecnici
Ningbo Goshining offre una gamma completa di rapporti di diramazione da 1x2 a 1x64, da 2x4 a 2x32 e può personalizzare prodotti con rapporti di diramazione speciali in base alle esigenze del cliente.
I seguenti parametri sono specifiche tipiche e i valori specifici dipendono dal modello (rapporto di diramazione, tipo di porta):
Rapporto diramazione - Comune: 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; 2x4, 2x8, 2x16, 2x32, ecc.
Lunghezza d'onda operativa: 1260 nm ~ 1650 nm (solitamente copre la banda del sistema monomodale: banda O/E/S/C/L)
Perdita di inserzione (IL) - valore minimo teorico deviazione aggiuntiva dall'uniformità della perdita. Esempio: il valore tipico 1x32 è di circa 16,5 dB ~ 17,5 dB
Uniformità: caratterizza la differenza nella perdita di ciascuna porta di uscita. Esempio: ≤ 1,0 dB (1xN)
Perdita dipendente dalla polarizzazione - (PDL) ≤ 0,3 dB
Direzionalità/perdita di ritorno -- (RL) ≥ 55 dB (fine ingresso)
Temperatura operativa: 40°C ~ 85°C (standard industriale)
Temperatura di conservazione: -40°C ~ 85°C
Tipo di fibra: fibra monomodale G.652.D
Tipo adattatore: SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, ecc. (opzionale)
Dimensioni del pacchetto: LGX standard (ad es. l'altezza 1U può ospitare più moduli)

4. Scenari applicativi tipici
Rete ottica passiva (PON): nodo sdoppiatore ottico centrale della rete FTTx (Fiber to the Home/Building/Node) (ad esempio distribuzione del segnale tra OLT e più ONU/ONT).
Fiber Distribution Frame/Box (ODF/ODB): distribuzione e gestione del percorso ottico interno della sala computer centrale e del data center.
Fiber to the Antenna (FTTA): suddivisione del segnale ottico nelle reti di accesso wireless distribuito (DAS) e nelle reti fronthaul/midhaul 5G.
TV via cavo (CATV): distribuzione multipunto di segnali ottici nelle reti HFC.
Test e misurazioni: quando un singolo segnale di sorgente luminosa deve essere distribuito a più apparecchiature di prova o punti di monitoraggio contemporaneamente.

5. Punti di scelta e installazione
Rapporto di suddivisione: determinato in base alla topologia della rete e al numero di utenti finali.
Tipo di porta: selezionare un adattatore che corrisponda al connettore in fibra esistente (SC, LC, FC) e all'estremità (UPC blu, APC verde) nel sistema.
Ambiente di installazione: verificare che il dispositivo (ODF/ODB) supporti l'installazione standard del modulo cassetta LGX.
Gestione della fibra: prestare attenzione al raggio di curvatura della fibra (≥ 30 mm) durante l'installazione per evitare un'eccessiva piegatura o schiacciamento dei pigtail.
Pulizia: prima dell'installazione e del collegamento, è necessario utilizzare strumenti professionali per pulire l'estremità del connettore in fibra e la porta del dispositivo.
