Nel mondo altamente connesso di oggi, connessioni Internet veloci e stabili sono diventate una parte essenziale del lavoro e della vita. Essendo il nucleo delle moderne reti di comunicazione, cavi in fibra ottica hanno rivoluzionato la trasmissione dei dati con le loro prestazioni eccezionali. Tuttavia, per molti, rimangono un campo in gran parte sconosciuto, pieno di gergo tecnico.
Il cavo in fibra ottica è un mezzo di rete che utilizza segnali luminosi per trasmettere dati. A differenza dei tradizionali cavi in rame, che utilizzano segnali elettrici per trasmettere informazioni, il nucleo di una fibra ottica è composto da filamenti di vetro o plastica di elevata purezza. Queste fibre trasportano dati sotto forma di impulsi luminosi. Basandosi sul principio fisico di riflessione interna totale , i segnali ottici si propagano ad alta velocità all'interno del nucleo della fibra, impedendo loro di fuoriuscire facilmente anche se piegati.

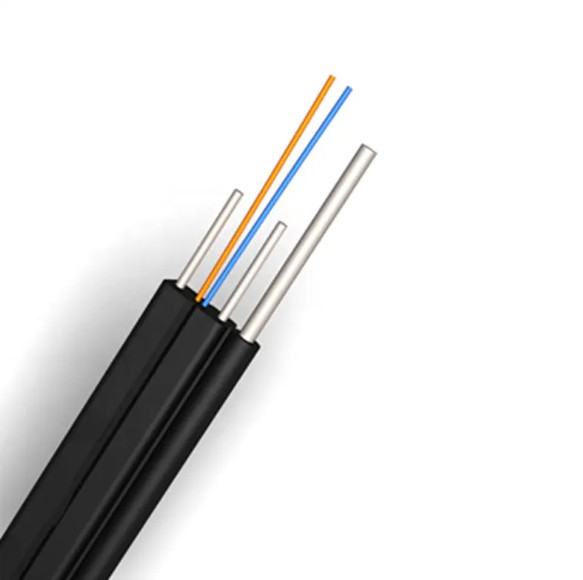

Un tipico cavo in fibra ottica è tipicamente costituito da quanto segue:
Questa struttura multistrato offre vantaggi ai cavi in fibra ottica come alta velocità, ampia larghezza di banda, bassa attenuazione, immunità alle interferenze elettromagnetiche e trasmissione a lunga distanza.
In base al modo in cui la luce si propaga attraverso la fibra, i cavi in fibra ottica possono essere suddivisi in due categorie principali:
Il diametro del nucleo della fibra è estremamente piccolo (circa 9 micron) e la luce si propaga in un'unica modalità rettilinea, con conseguente dispersione e distorsione minime. Ciò lo rende adatto alla trasmissione a lunga distanza di decine o addirittura centinaia di chilometri. È comunemente utilizzato nelle reti dorsali di telecomunicazioni, nelle reti metropolitane e nei sistemi di comunicazione sottomarini.
Il nucleo della fibra è più spesso (50 o 62,5 micron), consentendo alla luce di propagarsi lungo più percorsi. Ciò lo rende relativamente economico e adatto alla trasmissione a breve distanza e a larghezza di banda elevata, come nei data center, nelle reti locali e nel cablaggio interno. Tuttavia, a causa della dispersione modale, la distanza di trasmissione e la larghezza di banda sono limitate rispetto alla fibra monomodale.
Per collegare i cavi in fibra ottica a switch, router o altri dispositivi, sono necessari connettori e adattatori in fibra ottica specializzati. Questi connettori allineano con precisione le estremità della fibra per garantire una trasmissione fluida del segnale ottico.
Il connettore SC (Subscriber Connector) è uno dei connettori in fibra ottica più utilizzati. È dotato di un alloggiamento quadrato in plastica con design a scatto push-pull, che semplifica l'installazione e la rimozione. I suoi vantaggi includono bassa perdita di inserzione, elevata perdita di ritorno e prestazioni stabili e affidabili.
L'adattatore in fibra ottica SC è un componente chiave per il collegamento di due connettori SC. Si tratta tipicamente di una scatola quadrata di plastica con un manicotto interno in ceramica che allinea con precisione i nuclei in fibra dei due connettori SC, consentendo la connessione ottica. Gli adattatori sono disponibili in versione simplex (collegamento di una fibra) o duplex (collegamento di due fibre).
Il connettore LC (Lucent Connector) è la scelta preferita per ambienti di cablaggio ad alta densità. Le sue dimensioni compatte, la metà di quelle del connettore SC, gli consentono di ospitare più connettori in fibra nello stesso spazio. I connettori LC utilizzano anche un design a scatto push-pull. Grazie al design compatto e alle prestazioni eccellenti, sono ampiamente utilizzati in ambienti con vincoli di spazio come data center e pannelli di permutazione.
Anche l'adattatore in fibra ottica LC è compatto e viene utilizzato per collegare due connettori LC. Si tratta in genere di un design duplex, che fornisce una soluzione di connessione in fibra ad alta densità e consente di risparmiare notevolmente spazio nell'armadio.
Il connettore FC (Ferrule Connector) presenta una connessione filettata. Gli utenti ruotano il connettore per serrarlo, fornendo una connessione molto stabile anche in ambienti soggetti a vibrazioni o urti elevati. I connettori FC si trovano comunemente nelle apparecchiature di telecomunicazione, nei sistemi di controllo industriale e negli strumenti di precisione.
L'adattatore in fibra ottica FC utilizza anche una connessione filettata, fornendo una robusta piattaforma di connessione per il connettore FC, garantendo una trasmissione stabile del segnale ottico anche in ambienti difficili.
Il connettore ST (Straight Tip) è un connettore con meccanismo di bloccaggio a baionetta, simile nella forma ad un connettore BNC. Richiede una rotazione per bloccarsi in posizione e un tempo era un tipo di connettore molto popolare nelle reti in fibra ottica. Tuttavia, a causa delle dimensioni maggiori e del meccanismo di bloccaggio meno pratico rispetto ai connettori SC e LC, i connettori ST sono stati gradualmente eliminati nelle nuove implementazioni di rete, ma possono ancora essere trovati in alcune apparecchiature e reti più vecchie.
Gli adattatori in fibra ottica ST collegano due connettori ST. Il design con bloccaggio a baionetta garantisce una connessione sicura e viene comunemente utilizzato nelle apparecchiature LAN meno recenti.
Il cavo in fibra ottica, con le sue prestazioni superiori, è diventato un componente indispensabile delle moderne reti di comunicazione. Che tu stia pianificando una rete aziendale, costruendo un data center o semplicemente interessato alla tecnologia delle comunicazioni, comprendere i diversi tipi, strutture e metodi di connessione dei cavi in fibra ottica ti aiuterà a comprendere e utilizzare meglio questa potente tecnologia, fornendo una solida base per la nostra vita digitale.
