Cos'è un cavo patch in fibra ottica?

2025-08-22

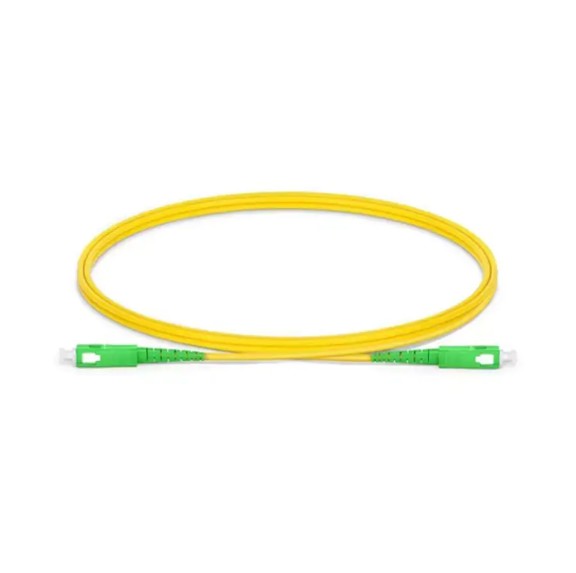

Nel mondo delle reti in rapida evoluzione di oggi, cavi patch in fibra ottica svolgere un ruolo vitale. Sono cavi ottici utilizzati per collegare i dispositivi ai sistemi di cablaggio in fibra ottica. Solitamente sono costituiti da una o più fibre ottiche, un rivestimento aderente, un elemento di trazione e un rivestimento, con connettori su entrambe le estremità.

In poche parole, cavi patch in fibra ottica sono come le "autostrade dati" delle reti in fibra ottica, responsabili della trasmissione di segnali ottici tra dispositivi come pannelli patch in fibra ottica, moduli in fibra ottica e ricetrasmettitori in fibra ottica, consentendo una comunicazione dati veloce e affidabile.

Caratteristiche dei cavi patch in fibra ottica

Cavi patch in fibra ottica sono ampiamente utilizzati per le loro caratteristiche superiori:

Elevata larghezza di banda e trasmissione a lunga distanza: Possono trasmettere grandi quantità di dati su lunghe distanze con bassa perdita, rendendoli ideali per le comunicazioni dati a lunga distanza.
Resistenza alle interferenze elettromagnetiche: A differenza dei cavi in rame, non sono influenzati dalle interferenze elettromagnetiche, garantendo una trasmissione del segnale stabile e affidabile.
Alta sicurezza: La trasmissione del segnale ottico è difficile da intercettare, garantendo la sicurezza della trasmissione dei dati.
Leggero e resistente: Compatti e leggeri, ne facilitano l'installazione e la manutenzione, pur mostrando un'eccellente resistenza meccanica e ambientale.

Applicazioni dei cavi patch in fibra ottica

Sono un componente indispensabile dei sistemi di comunicazione in fibra ottica e trovano largo impiego in:

Sistemi di comunicazione in fibra ottica: Collegamento di ricetrasmettitori, interruttori, quadri di distribuzione e altri dispositivi.
Trasmissione dati in fibra ottica: Abilitazione della trasmissione ad alta velocità in data center, LAN e WAN.
CATV (televisione via cavo): Utilizzato per trasmettere segnali televisivi con chiarezza e stabilità.
FTTH (Fibra a casa): Fornitura di servizi Internet, telefonici e TV alle case.
Comunicazioni militari: Garantire elevata sicurezza e affidabilità nei sistemi militari.

Funzioni dei cavi patch in fibra ottica

La funzione principale è connettere i dispositivi a una rete in fibra ottica. Le sue funzioni principali includono:

Connessione: Funge da ponte fisico tra i dispositivi.

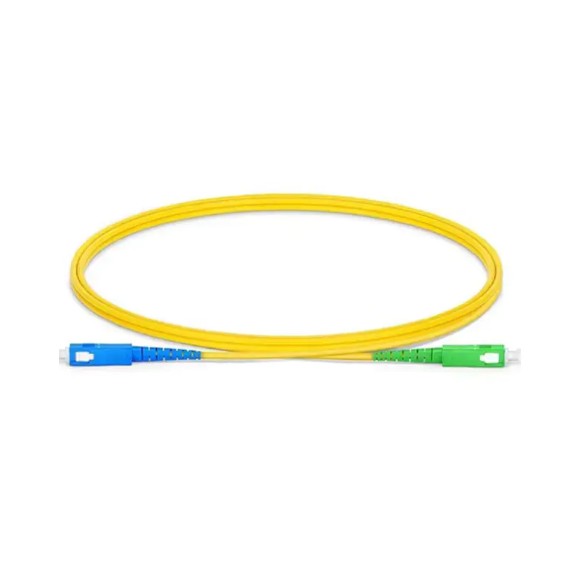

Trasferimento: Trasferimento di segnali tra dispositivi con interfacce diverse (ad esempio, da SC a LC).
Estensione: Estendere la distanza di trasmissione o espandere la copertura.

Come scegliere un cavo patch in fibra?

Per scegliere il cavo patch in fibra giusto, considerare i seguenti fattori:

Tipo di connettore: LC (forma piccola), SC (push-pull), FC (filettato), ST (baionetta), MTP/MPO (multi-core ad alta densità).
Tipo di fibra: Vedi la tabella comparativa qui sotto.
Conteggio e lunghezza delle fibre: Scegli single-core, dual-core o multi-core e seleziona le lunghezze adatte.

Confronto tra fibra monomodale e multimodale

Parametro	Fibra monomodale	Fibra multimodale
Diametro del nucleo	~9 µm	50 µm / 62,5 µm
Distanza di trasmissione	Fino a 40 km o più	Tipicamente fino a 500 m
Larghezza di banda	Molto alto, adatto per trasmissioni ad alta velocità su lunghe distanze	Inferiore, adatto per applicazioni a breve distanza
Costo	Superiore (fibra e apparecchiature)	Più basso, più economico
Applicazioni	WAN, telecomunicazioni a lungo raggio, FTTH	LAN, data center, collegamenti a breve distanza

Considerando questi fattori, è possibile selezionare il cavo patch in fibra ottica che meglio si adatta alla tua applicazione, garantendo un funzionamento della rete efficiente e stabile.
